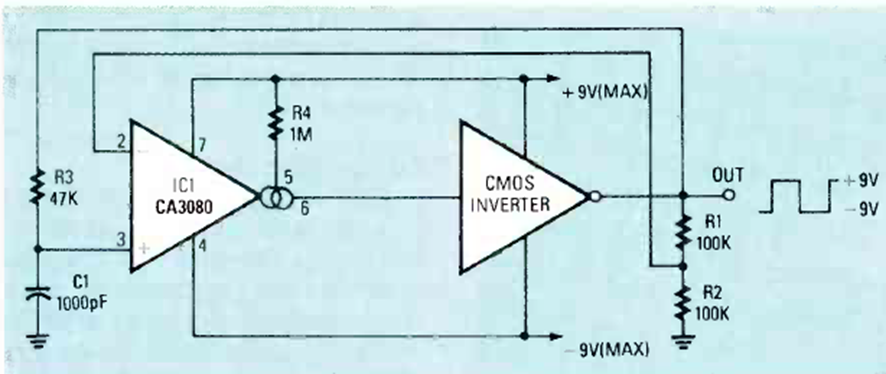

Este circuito genera frecuencias determinadas por R3 y C1. Lo encontramos en la revista Radio Electronics de mayo de 1988. La fuente de alimentación debe ser simétrica.
