Control de triac alterno (CIR25041S)

Written by: Newton C. Braga
Category: Banco de circuitos

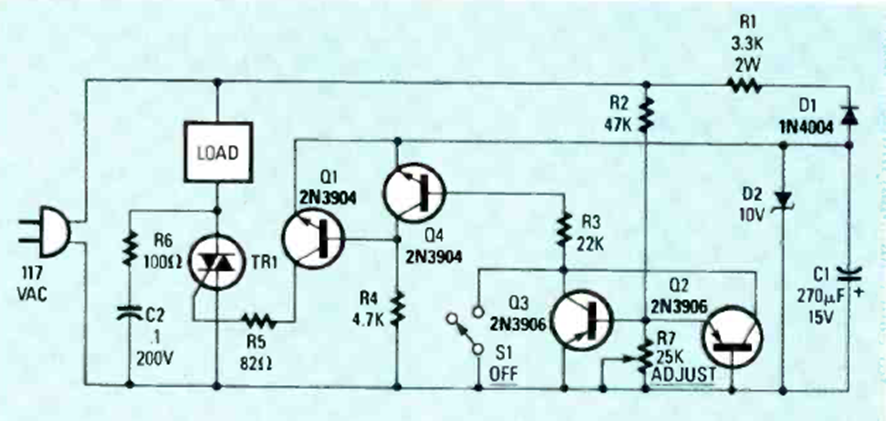

En este circuito el triac conduce cuando se abre el interruptor S1. Lo encontramos en la revista Radio Electronics de octubre de 1987. El triac está determinado por la carga.






| Clique na imagem para ampliar |
