Control de motor PWM TLC555 (CIR26016S)

Written by: Newton C. Braga
Category: Banco de circuitos

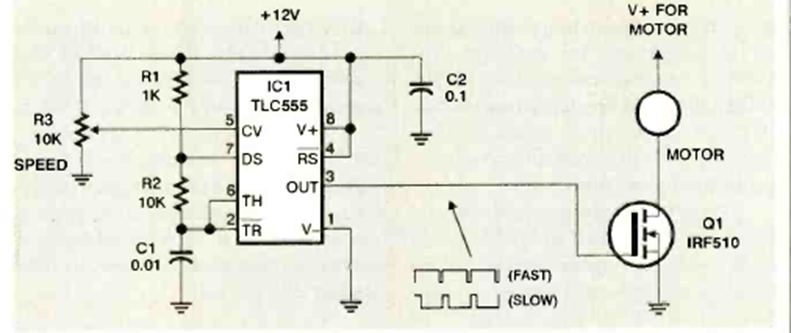

Este circuito simple para motores que depende del MOSFET utilizado fue encontrado en la revista Electronics Now de enero de 1998. La tensión del motor no necesita ser el mismo que el del oscilador.




| Clique na imagem para ampliar |
