Oscilador Colpitts semiaislado (CIR25580S)

Written by: Newton C. Braga
Category: Banco de circuitos

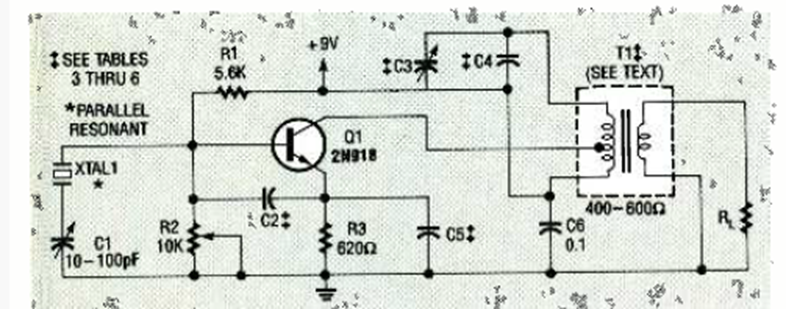

Este circuito se encontró en la edición de febrero de 1993 de la revista Radio Electronics. Algunos componentes dependen de la frecuencia del cristal y pueden modificarse.




| Clique na imagem para ampliar |
