Amplificador de 3 a 5 V (CIR26075S)

Written by: Newton C. Braga
Category: Banco de circuitos

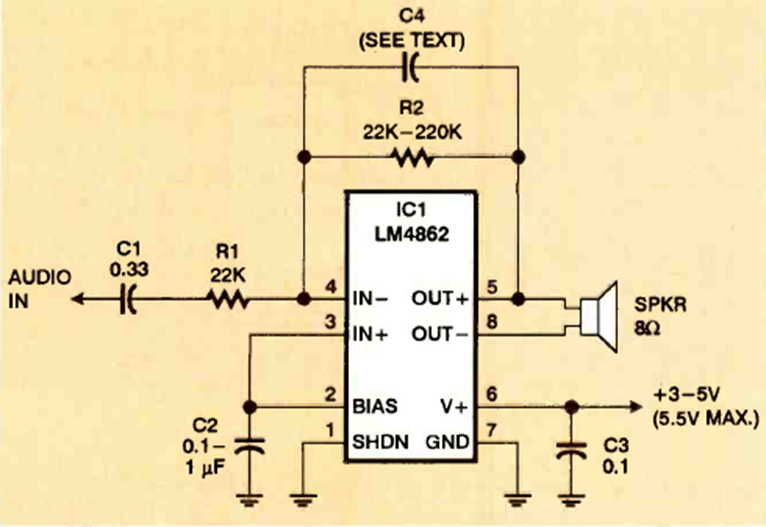

Este pequeño amplificador con la fracción de vatio LM4862 fue encontrado en la edición de noviembre de 1999 de la revista Electronics Now. La fuente de alimentación es de baja tensión.




| Clique na imagem para ampliar |
