Voltímetro de punto móvil LM3914 (CIR25076S)

Written by: Newton C. Braga
Category: Banco de circuitos

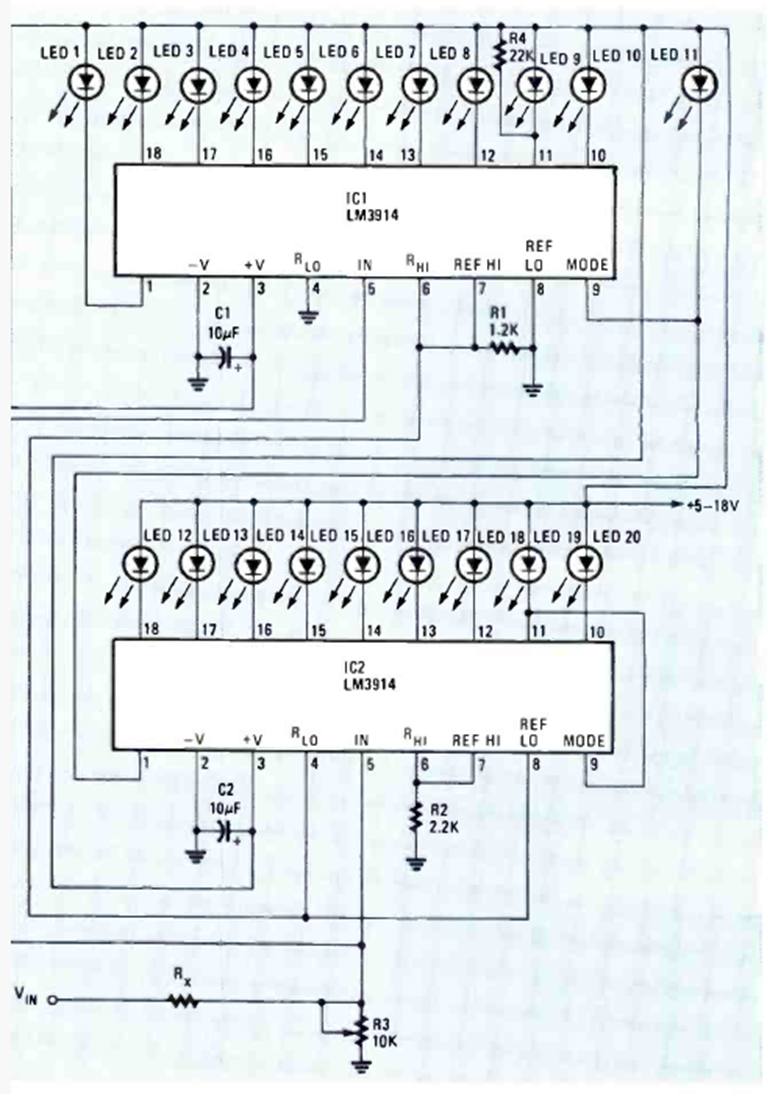

Este circuito fue encontrado en un Radio Electronics de marzo de 1988. La escala de tensión está establecida en R3. En este circuito indicador se utilizan 19 LED.




| Clique na imagem para ampliar |
