Selector de vídeo MAX455 (CIR25077S)

Written by: Newton C. Braga
Category: Banco de circuitos

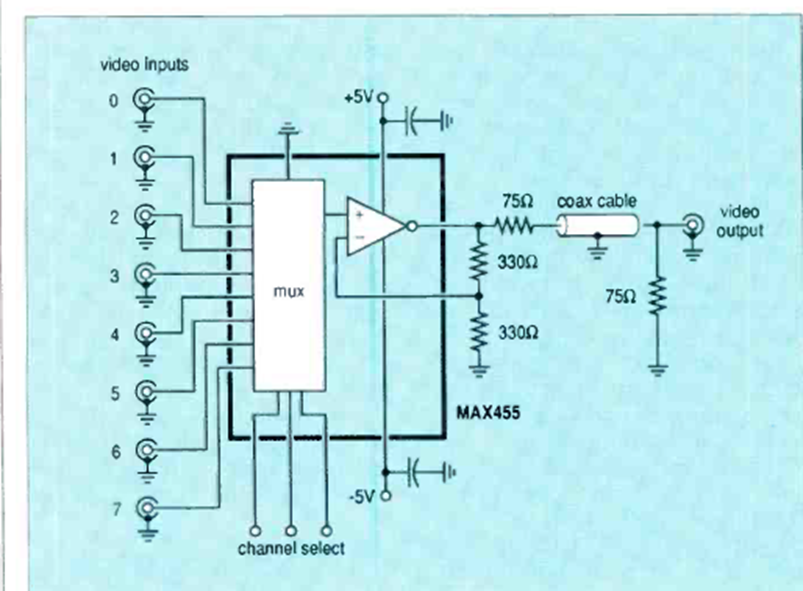

Este circuito para señales de vídeo analógicas se encontró en un Radio Electronics de marzo de 1988. El circuito integrado Maxim todavía se puede encontrar.




| Clique na imagem para ampliar |
