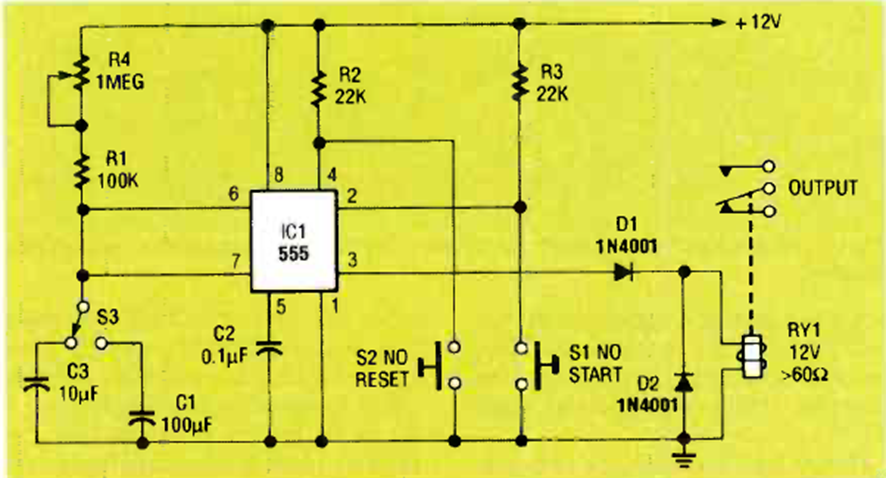

En la figura tenemos un temporizador simple con el 555 alimentando directamente un relé. El circuito es de la revista Radio Electronics de septiembre de 1992. Se pueden obtener otros tiempos con otro capacitor de hasta 1.000 uF.
