Interruptor triac (CIR26093S)

Written by: Newton C. Braga
Category: Banco de circuitos

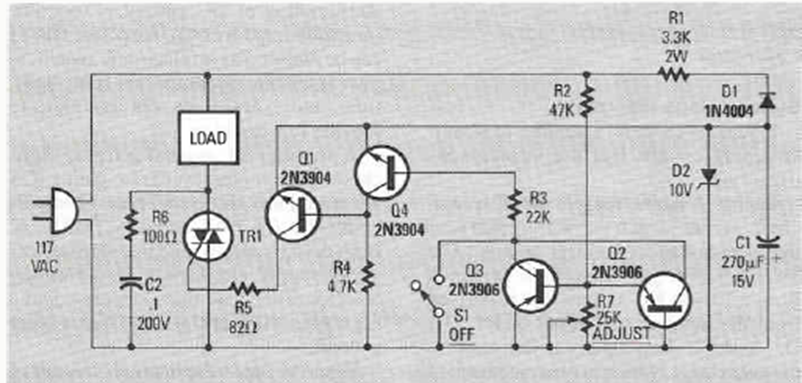

Este circuito se apaga cuando se abre el interruptor S1. El circuito es de la edición Radio Electronics Experimenter de 1989; El triac debe controlarse según la carga.




| Clique na imagem para ampliar |
