Control de relé de doble puerta (CIR25753S)

Written by: Newton C. Braga
Category: Banco de circuitos

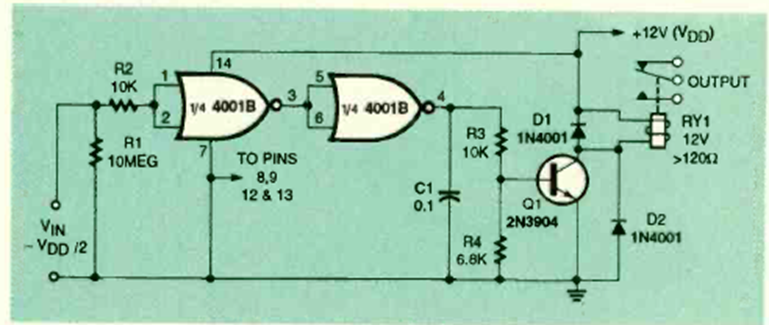

Este circuito utiliza dos puertos del 4001 para activar un relé. El circuito es de la revista Electronics Now, julio de 1994. El transistor es de propósito general la tensión de suministro es de acuerdo con el relé.






| Clique na imagem para ampliar |
