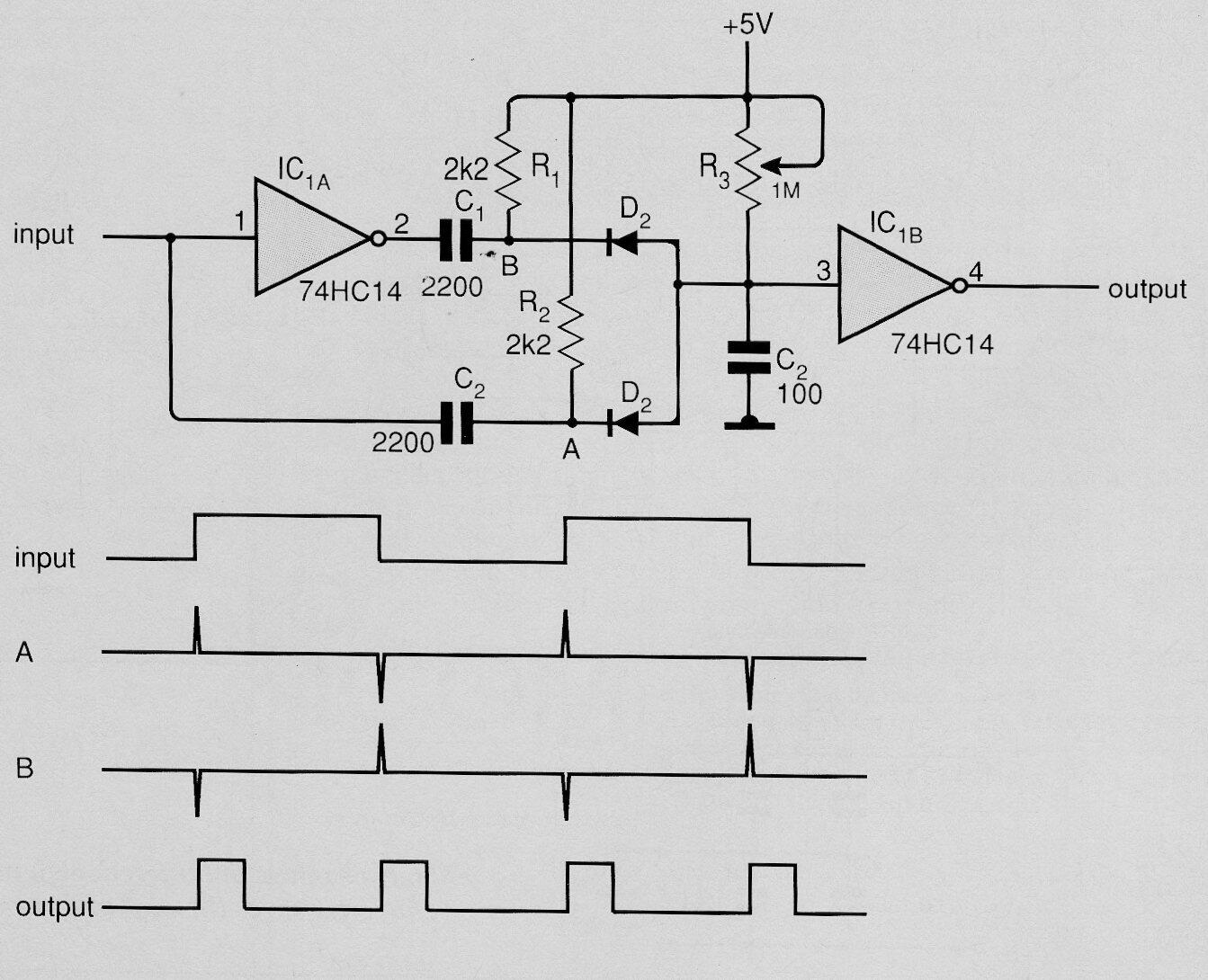

Este circuito, que se encuentra en una documentación de 1991, duplica la frecuencia de una señal TTL. La frecuencia máxima es de unas pocas decenas de megahertz, según la subfamilia TTL utilizada. El ajuste del punto de operación se realiza en R3 y los diodos son de propósito general como el 1N4148. La alimentación debe realizarse con una tensión de 5 V. Las formas de onda del circuito se dan debajo del diagrama.
Dobladora de frecuencia TTL | Haga click en la imagen para ampliar |
