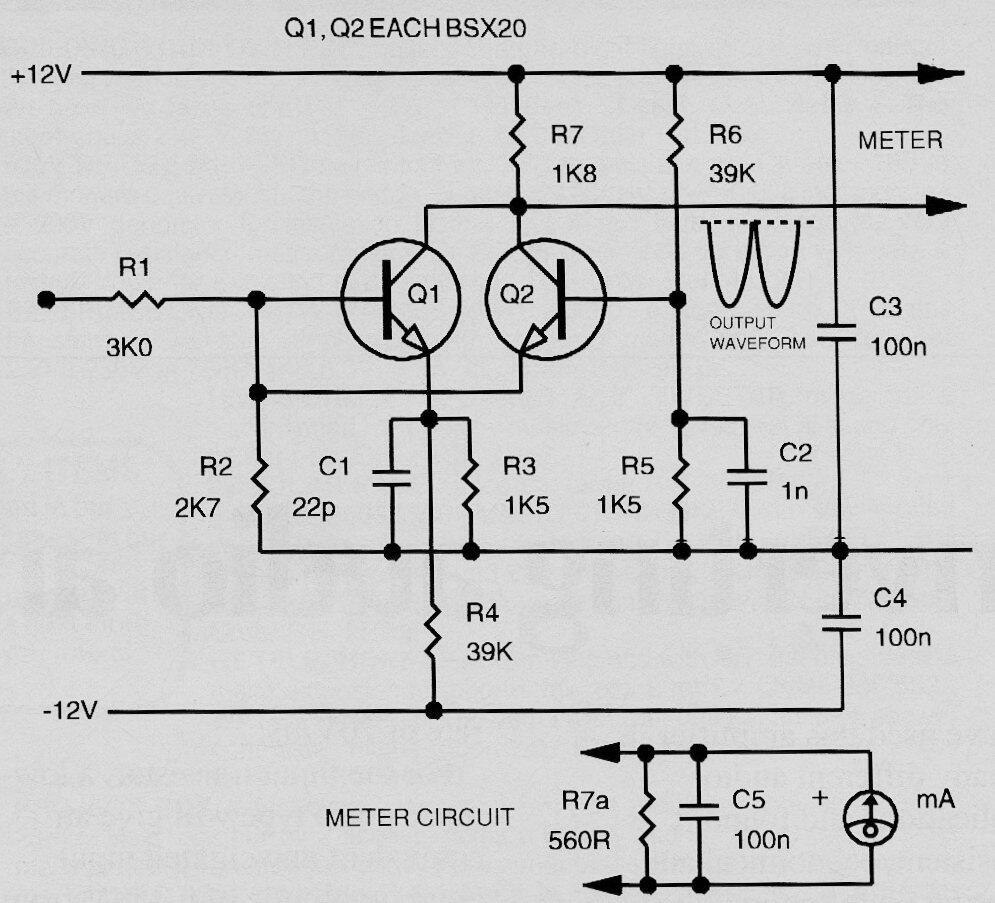

Este circuito, de una publicación de 1992, es adecuado para aplicaciones de instrumentación. Los transistores están conmutando y, según la frecuencia de la señal, se puede usar 2N2222. El circuito usa una fuente simétrica y la salida tiene la forma de onda que se muestra en el diagrama. El circuito indicador usa un miliamperímetro de 0 a 1mA.
Rectificador de onda completa | Haga click en la imagen para ampliar |
