Este circuito es de una Electronics Now de 1995. Genera una señal sinusoidal de 1 kHz. Vea en la sección de matemáticas para electrónica cómo calcular los componentes de doble T para otras frecuencias. La alimentación puede estar entre 6 y 12 V y se pueden probar otros amplificadores operacionales. El potenciómetro ajusta el punto de oscilación y también le permite generar oscilaciones amortiguadas si se reduce R3 y se aumenta el potenciómetro a 10k.

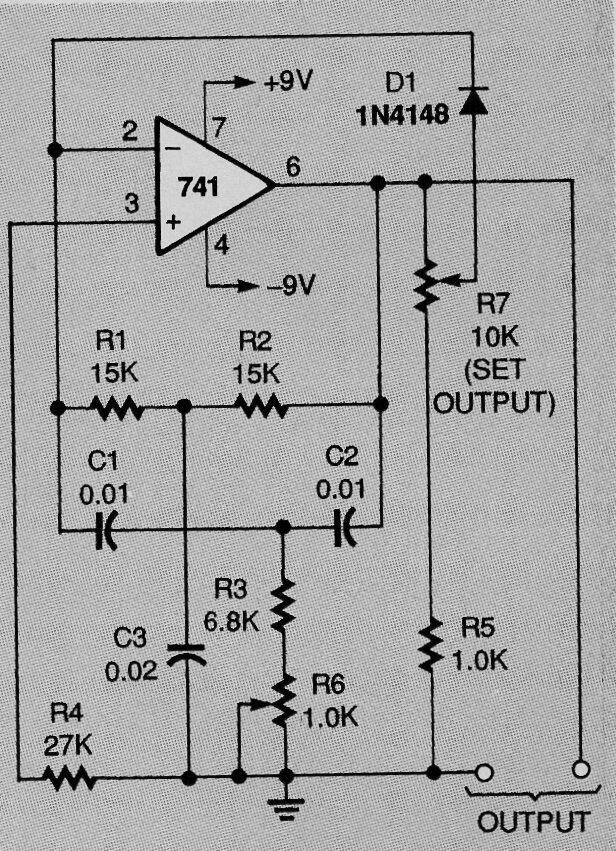

Oscilador T doble con regulación de diodos
