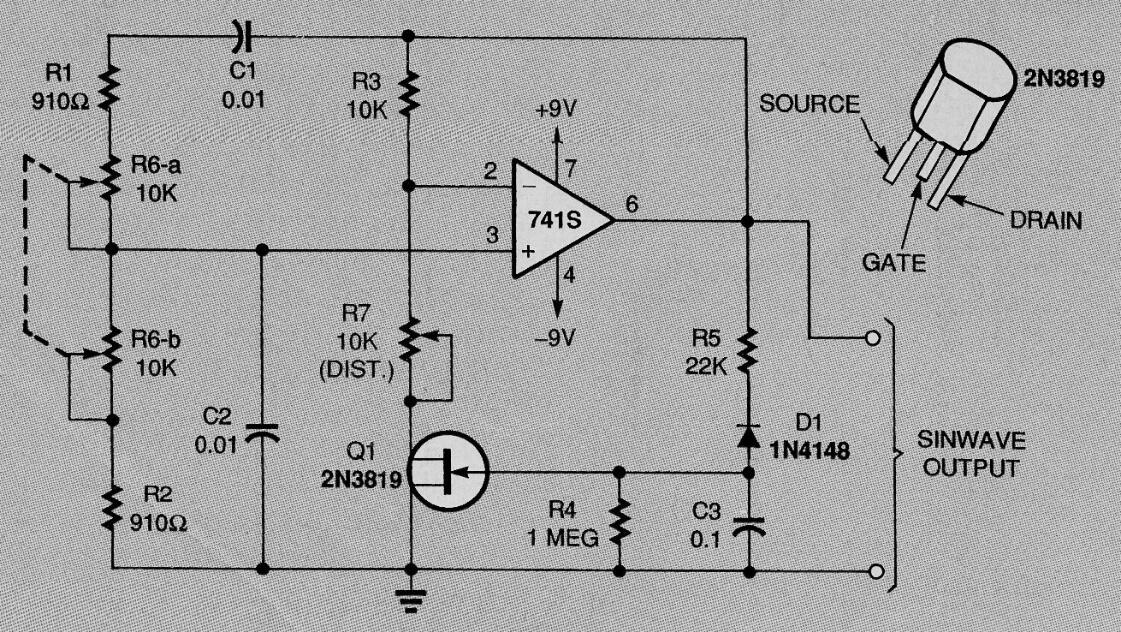

Encontrado en un Hands On Electronics de 1995, este circuito genera una señal sinusoidal cuya frecuencia depende de C1 y C2. Consulte en la sección de matemáticas para electrónica cómo calcular estos componentes, así como R1 y R2 para otros rangos de frecuencia. La alimentación puede ser entre 6 y 12 V. El FET puede ser el MPF102 o BF245 y se pueden utilizar otros operacionales. La amplitud de la señal de salida depende de la tensión de alimentación.
Oscilador de puente de Viena de 1,5 a 15 kHz regulado con FET | Haga click en la imagen para ampliar |
