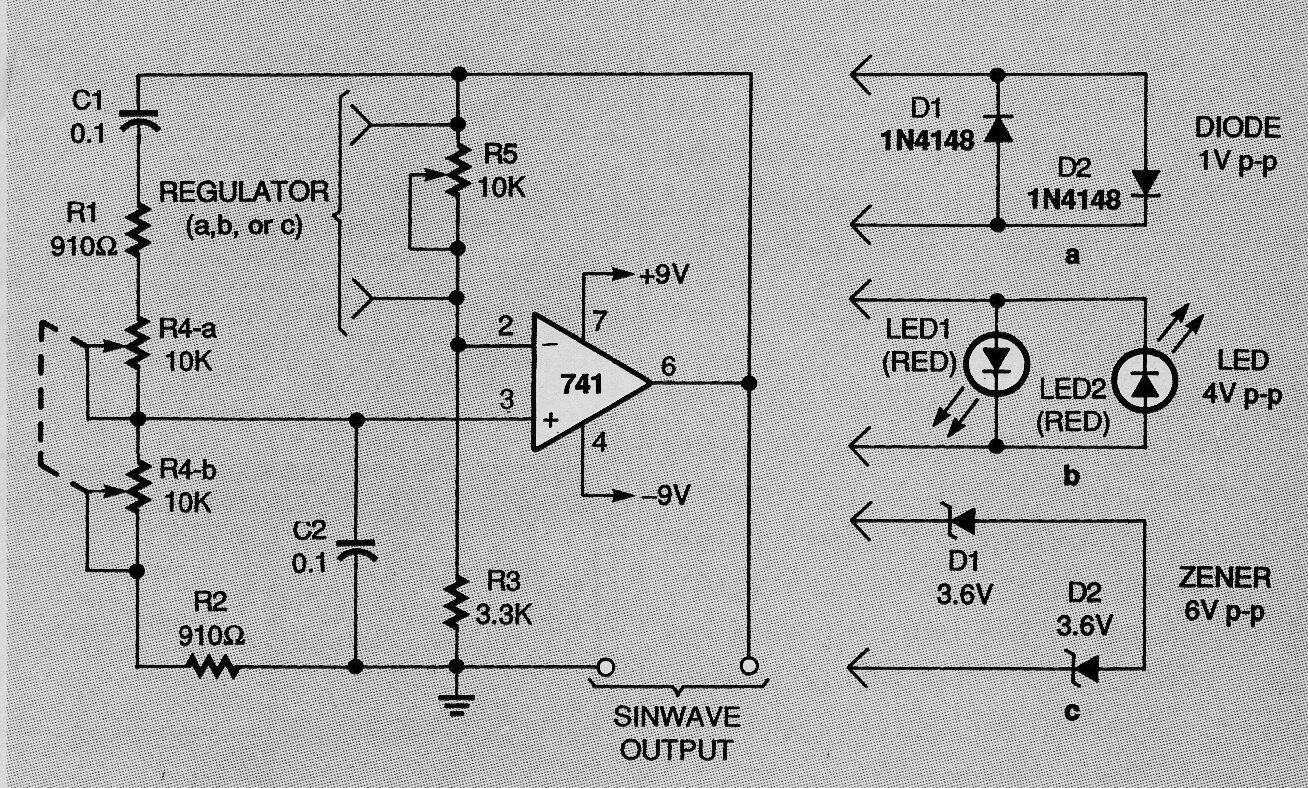

Encontrado en una Hands On Electronics de 1995, este circuito genera una señal sinusoidal cuya frecuencia depende de C1 y C2. Consulte en la sección de matemáticas para electrónica cómo calcular estos componentes, así como R1 y R2 para otros rangos de frecuencia. La alimentación puede estar entre 6 y 12 V y se pueden utilizar otros amplificadores operacionales. El circuito ofrece varias opciones para estabilizar la señal generada.
Oscilador de puente de Viena de 150 Hz a 1,5 kHz con operacional | Haga click en la imagen para ampliar |
