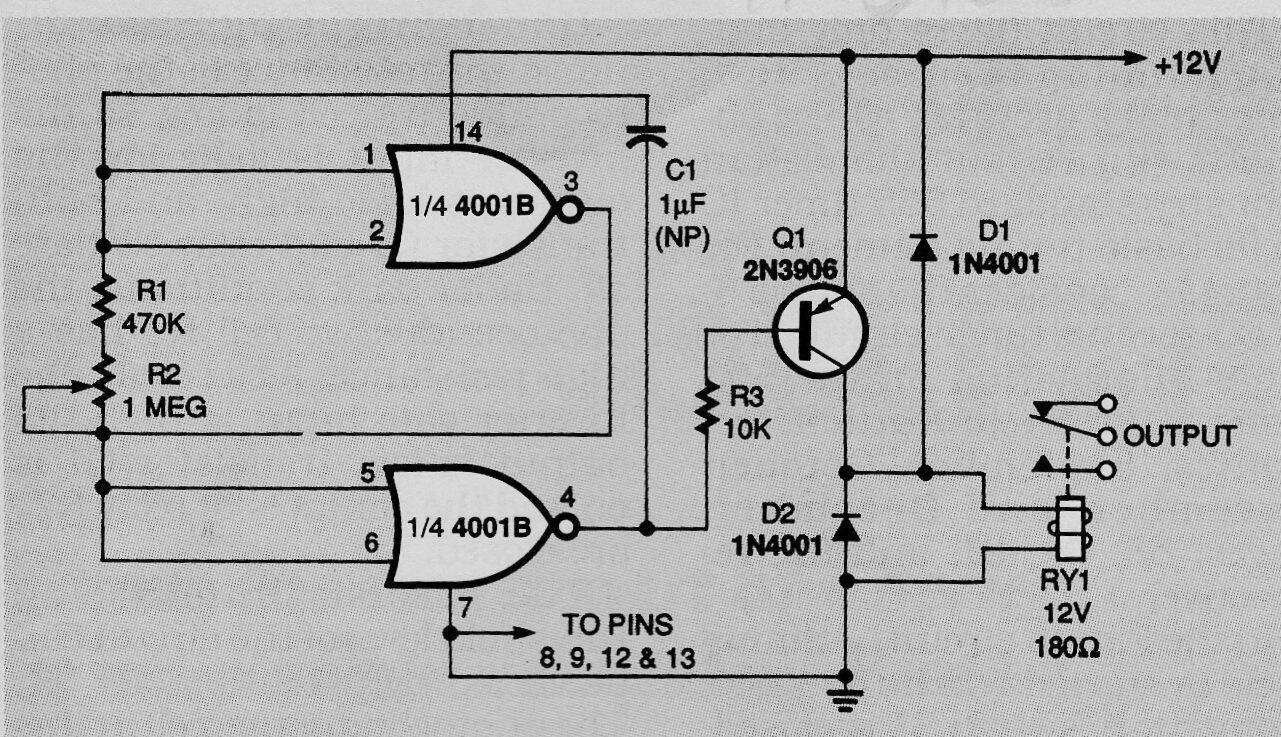

El pulsador que se muestra es de una Electronics Now de 1995. El circuito hace que un relé arranque intermitentemente a una velocidad que depende de C1 y la configuración de P1. C1 puede tener valores en el rango de 1uF a 100uF. El transistor puede ser el BC558 y el relé puede ser de 6 V si el circuito se alimenta con esta tensión.
Pulsador de Relé | Haga click en la imagen para ampliar |
