Este circuito de relé de estado sólido (SSR) es de una Electronics Now de 1995. Con él podemos conectar cargas de potencia usando señales CMOS o TTL de entrada. Finalmente, R2 debe cambiarse de acuerdo con la señal de activación. TR1 puede ser cualquier Triac de la serie TIC con corriente según la carga y tensión según la alimentación, que también puede ser 220/240 V. El transistor puede ser el BC558 y el transformador 6 V x 100 mA o más. En este circuito tenemos un circuito que deriva la tensión de control de la red eléctrica de modo que sea CC para alimentar el acoplador. El Triac debe estar equipado con un radiador de calor.

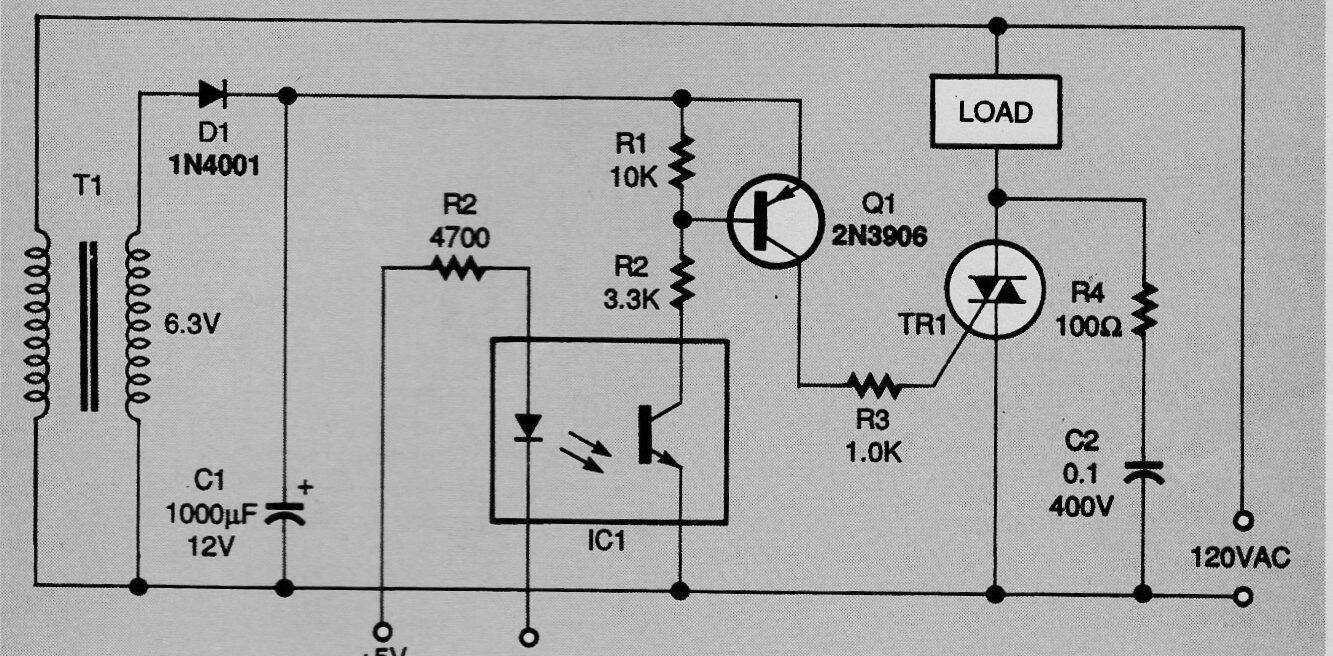

Interruptor de potencia de CA con acoplador óptico | Haga click en la imagen para ampliar |
