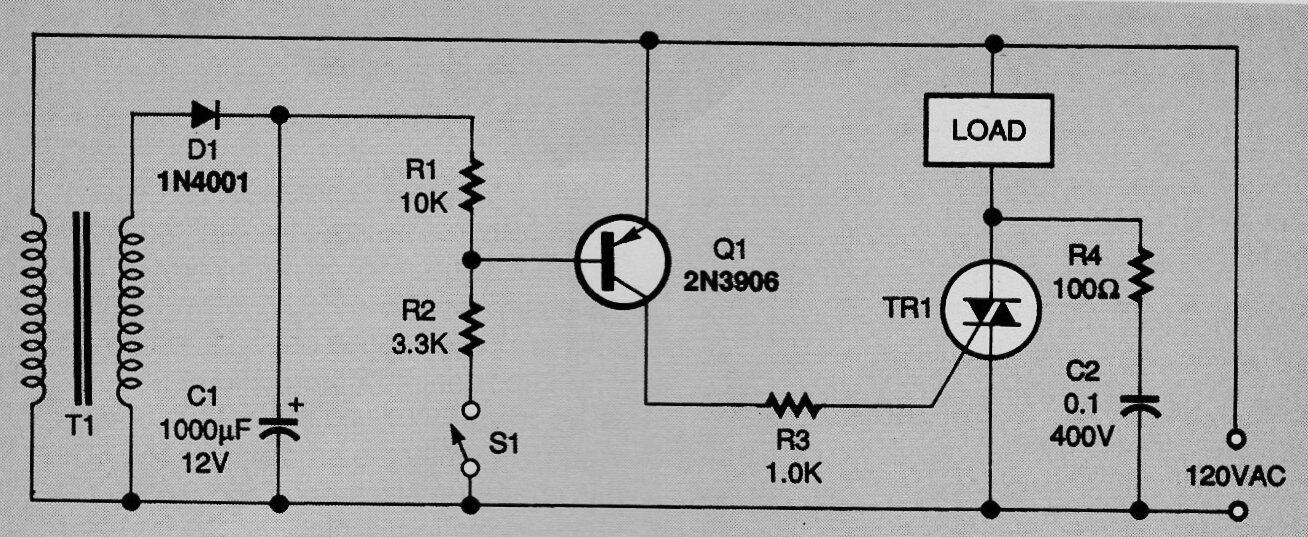

Este circuito es de una Electronics Now de 1995. Con él podemos conectar cargas de potencia usando interruptores o sensores de baja corriente. TR1 puede ser cualquier Triac de la serie TIC con corriente según la carga y tensión según la alimentación, que también puede ser 220/240 V. El transistor puede ser el BC558 y el transformador 6 V x 100 mA o más. En este circuito tenemos un circuito que deriva el voltaje de control de la red eléctrica para que sea CC. El Triac debe estar equipado con un radiador de calor.
Interruptor de potencia de CA (3) | Haga click en la imagen para ampliar |
