Este relé de estado sólido (SSR) se encontró en una Electronics Now de 1995. El transistor puede ser el BC548 y cualquier Triac de la serie TIC de acuerdo con el voltaje de suministro y la corriente de la carga alimentada. El acoplador óptico puede ser cualquiera que tenga un fototransistor como sensor interno. El Triac debe tener un buen radiador de calor. El circuito sirve para 110 V y 220 V, según el Triac. El circuito se puede controlar mediante salidas TTL y CMOS con el cambio de R1, cuando sea necesario.

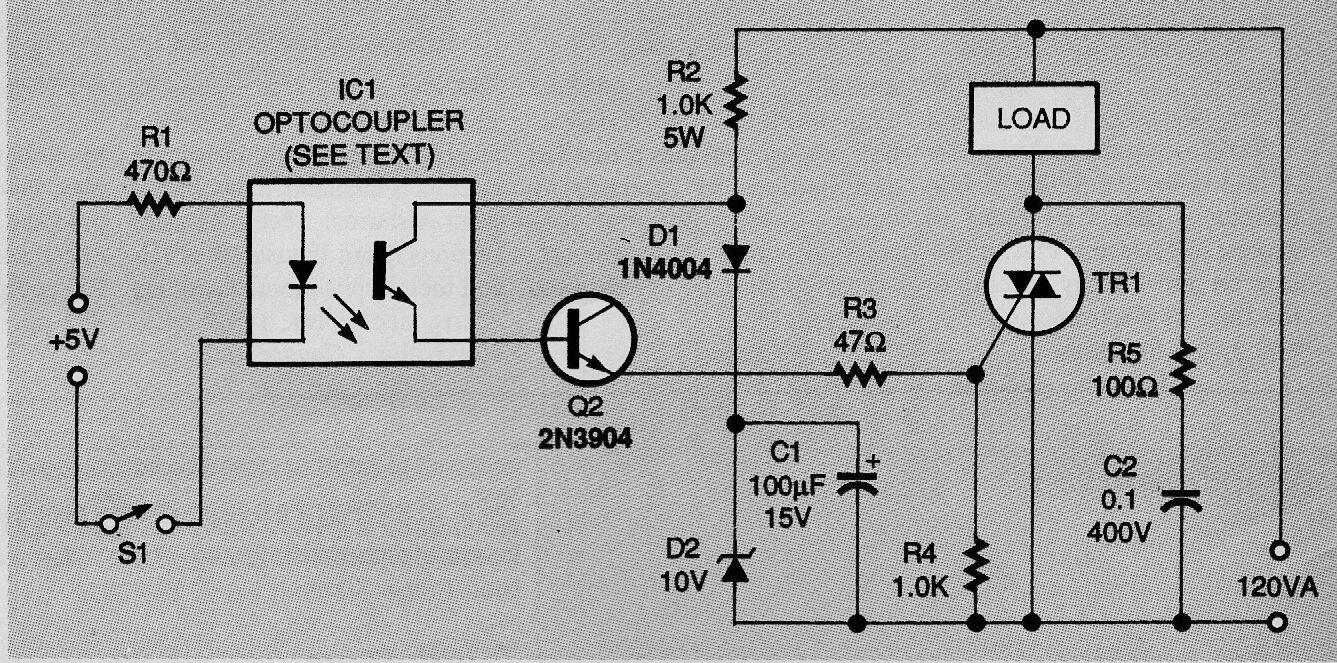

Interruptor de encendido con aislador óptico | Haga click en la imagen para ampliar |
