En este circuito se puede utilizar cualquier MOSFET de potencia que admita la corriente del motor paso a paso controlado. El motor básico de 12 V para esta configuración es 500 mA. El motor puede tener una tensión diferente al del control lógico CMOS. El circuito genera las señales para que el motor gire a una velocidad determinada por el clock. Los MOSFET deben estar equipados con radiadores de calor si la corriente del motor es superior a 500 mA.

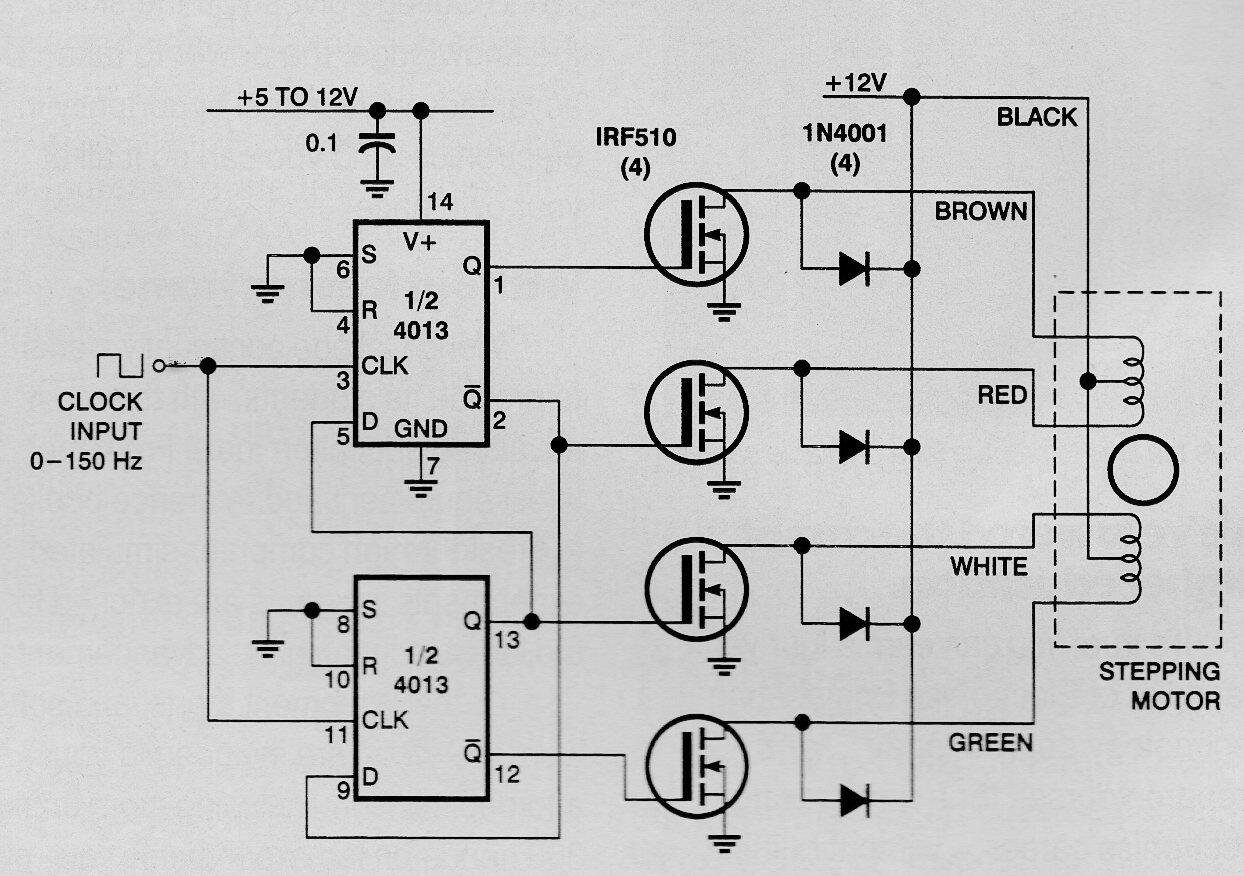

Control de motor paso a paso | Haga click en la imagen para ampliar |
