Este circuito es de una Hands-On Electronics de 1987, pero aún se puede ensamblar fácilmente, ya que todos los componentes siguen siendo comunes. U1 es un LM324, pero se pueden utilizar operaciones equivalentes. La antena es de tipo telescópico o un trozo de alambre rígido de al menos 30 cm de largo. El circuito opera en frecuencias de hasta más de 100 MHz, sirviendo para detectar la emisión de señales de transmisores e incluso el funcionamiento de osciladores.

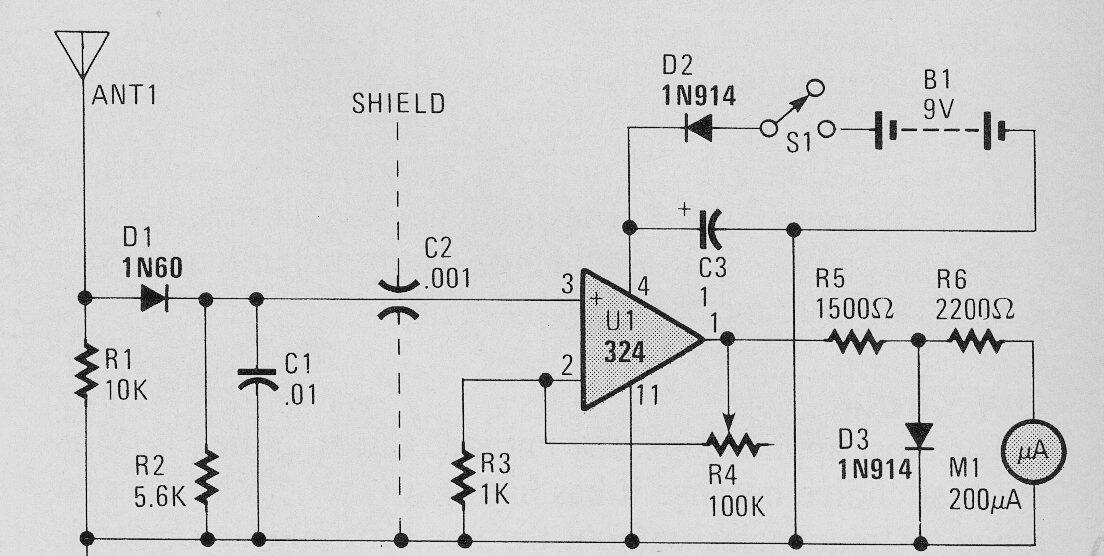

Medidor de intensidad de campo
Medidor de intensidad de campo | Haga click en la imagen para ampliar |
