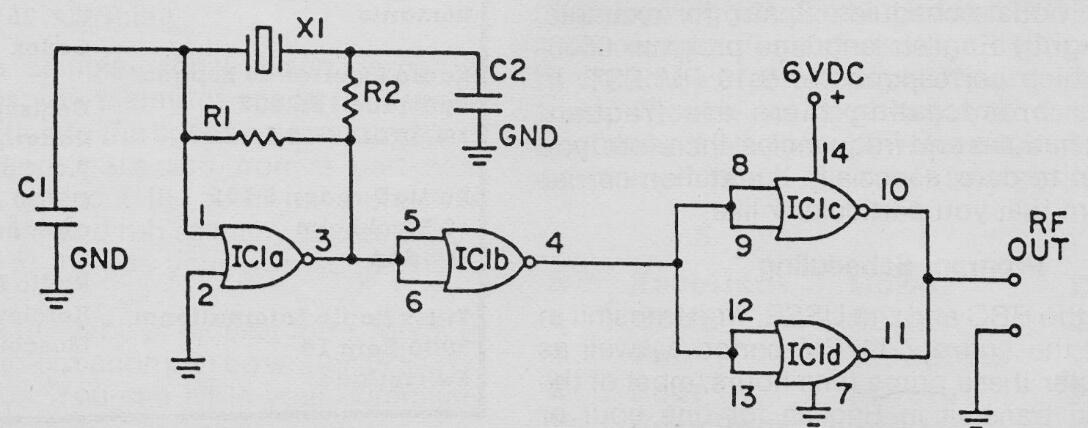

Este circuito oscilador CMOS de cristal tradicional fue encontrado en un Electronics Handbooks de 1990. La fuente de alimentación se puede hacer con tensiones de 5 a 12 V, sin problemas y la señal generada es cercana a la rectangular. En este circuito se pueden utilizar cristales de otras frecuencias, hasta un máximo de unos 7 MHz.
Oscilador XTAL CMOS | Haga click en la imagen para ampliar |

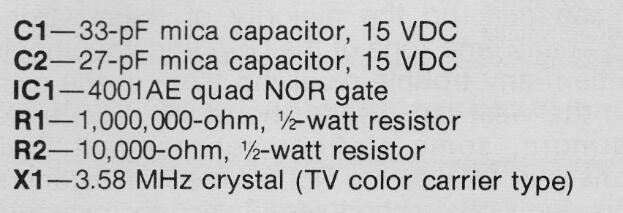

Oscilador XTAL CMOS
