Encontré este circuito en una Popular Electronics de julio de 1991. Genera una señal precisa de 100 kHz, controlada por un cristal. Los transistores admiten equivalentes y la señal es sinusoidal. El circuito se puede utilizar como referencia para instrumentos de medida, en relojes digitales o cronómetros. Los cristales de frecuencias cercanas se pueden utilizar para otras aplicaciones.

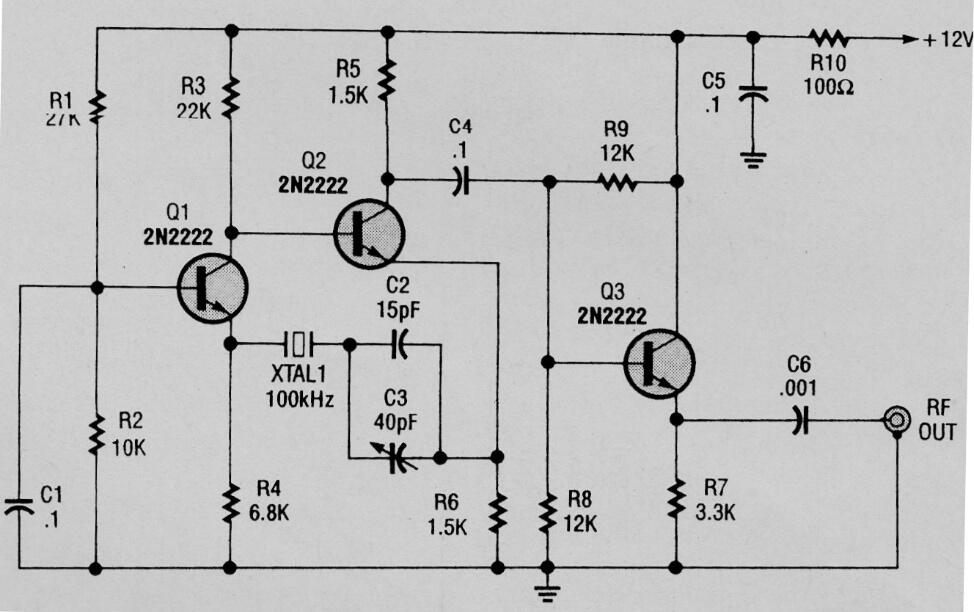

Calibrador de 100 kHz | Haga click en la imagen para ampliar |
