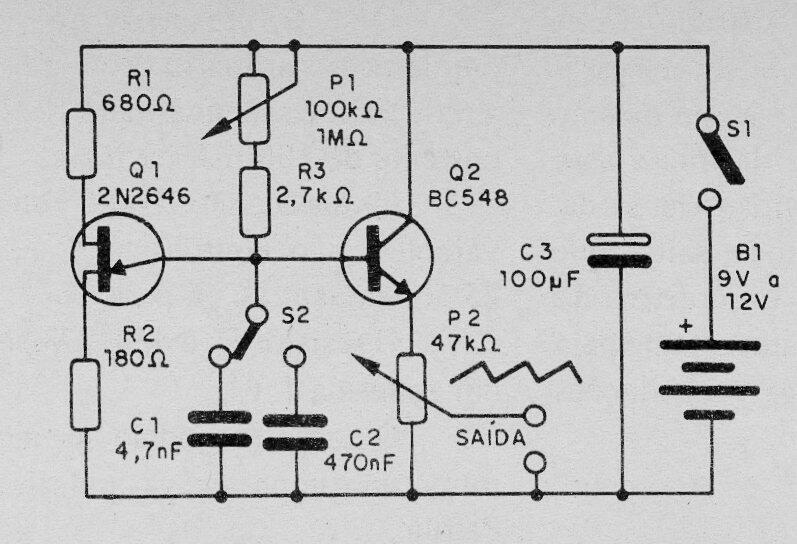

Este circuito genera señales de diente de sierra cuyas frecuencias dependen de los valores de los capacitores seleccionados, que van desde 0,1 Hz hasta 50 kHz. Los capacitores pueden tener valores diferentes a los indicados. La alimentación se puede realizar con batería o fuente de 9 a 12 V. La intensidad de la señal se controla en el potenciómetro P2 y la frecuencia se ajusta en P1. El consumo del dispositivo es bajo.
Generador de diente de sierra | Haga click en la imagen para ampliar |
