Este paso de control se puede utilizar con motores de 3 a 12 V y corrientes de hasta 3 A. El transistor Q2 debe estar equipado con un radiador de calor si la corriente del motor es superior a 500 mA. El circuito necesita al menos 1 V de señal que puede provenir de sensores, pasos CMOS o TTL y otros circuitos de control.

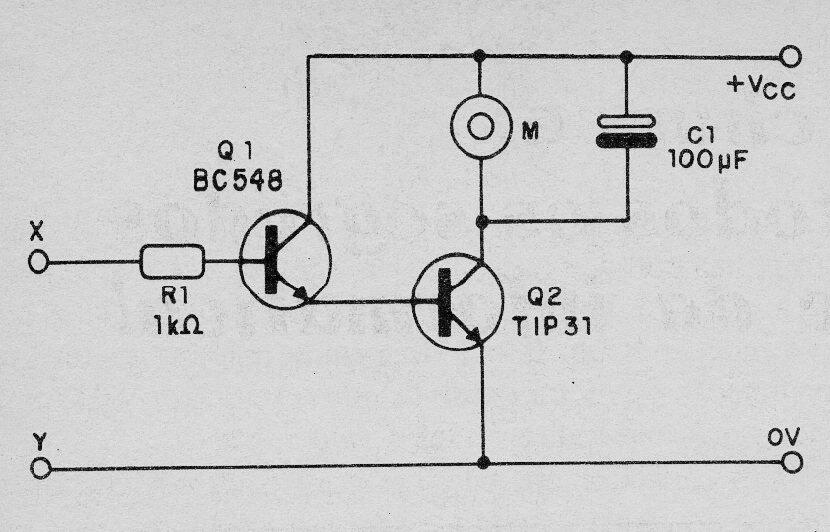

Paso para control de motor DC | Haga click en la imagen para ampliar |
