Esta configuración de triplicador 555 tradicional se puede encontrar en otros artículos de este sitio. Esto es de una documentación de 1998. La tensión de salida es casi tres veces la tensión de entrada hasta un máximo de 15 V. La corriente es muy baja, del orden de unas pocas decenas o cientos de microamperes. El circuito sirve para aplicaciones de muy baja potencia.

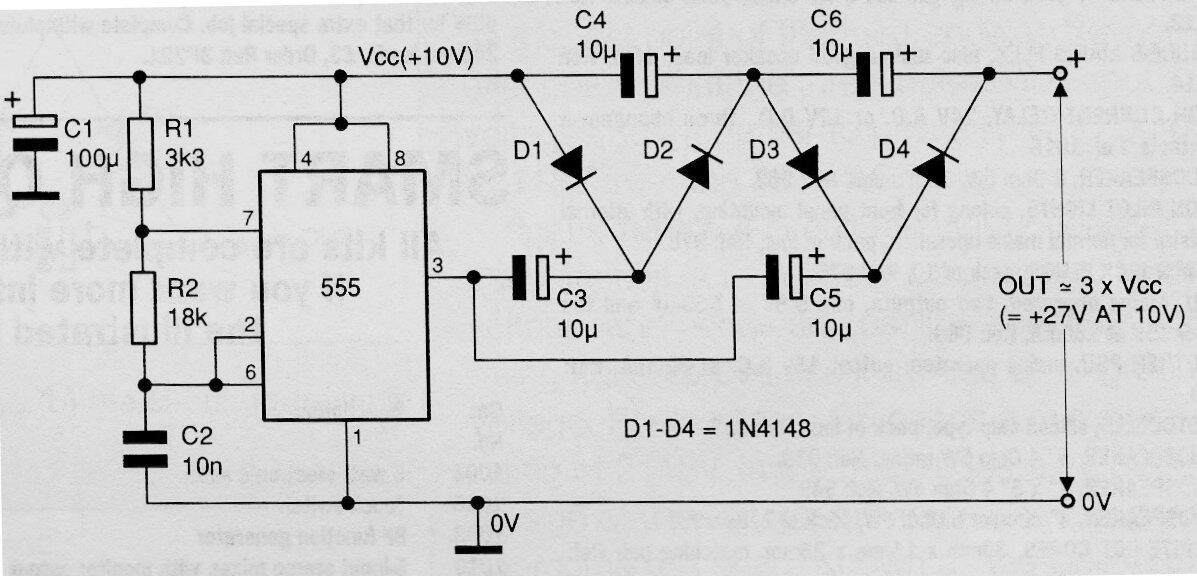

Triplicador de tensión con el 555 | Haga click en la imagen para ampliar |
