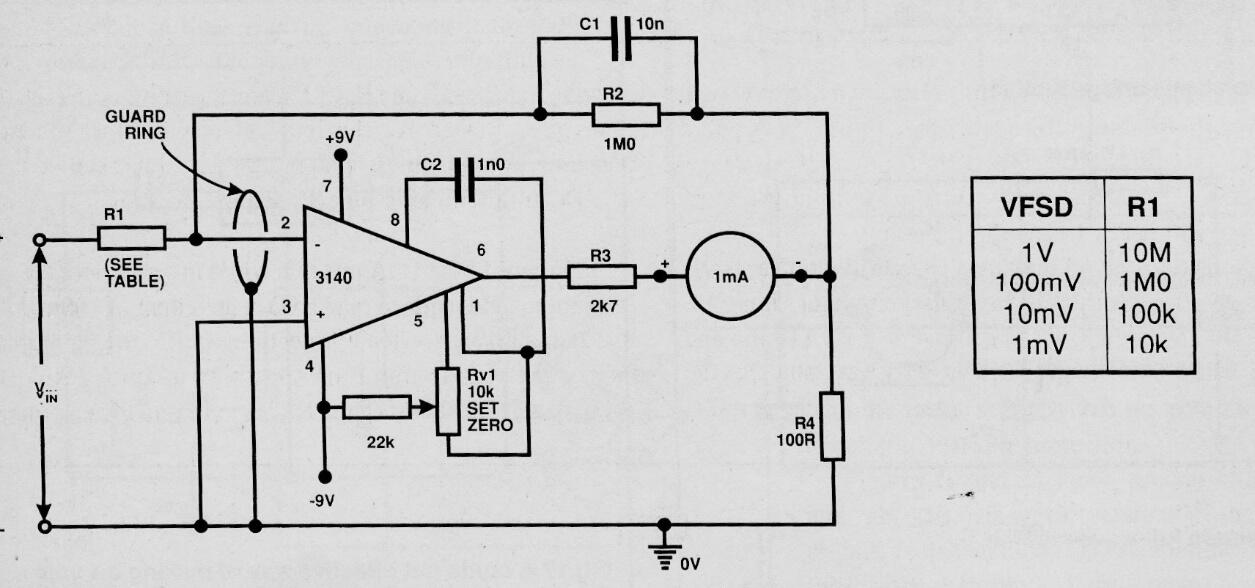

Encontramos este circuito en una documentación de 1993. Es un milivoltímetro de alta resistencia de entrada cuya escala inferior está determinada por R1, como se muestra en la tabla al lado del diagrama. La fuente de alimentación debe ser simétrica y su consumo es muy bajo, pudiendo utilizarse dos baterías de 9 V. La precisión dependerá de la tolerancia de los resistores utilizados.
Milivoltímetro DC | Haga click en la imagen para ampliar |
