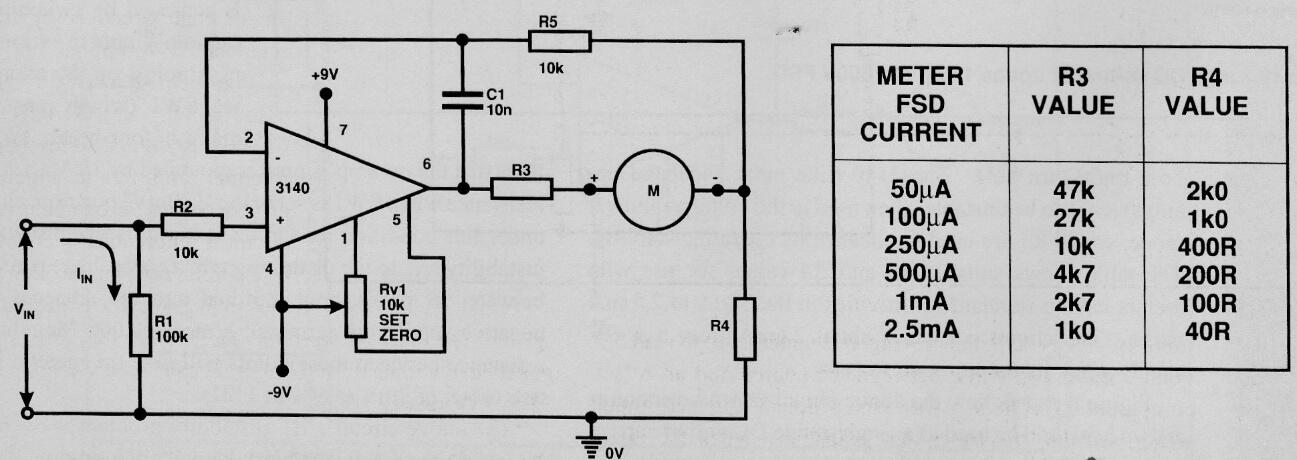

Este circuito es de una documentación de 1993. La tabla proporciona los valores de R3 y R4 según la escala completa del instrumento (FSD). El circuito está alimentado por una fuente simétrica de 9 V que puede estar formada por dos baterías. El consumo es muy bajo y la resistencia de entrada es alta.
Voltímetro con el operacional CA3140 | Haga click en la imagen para ampliar |
