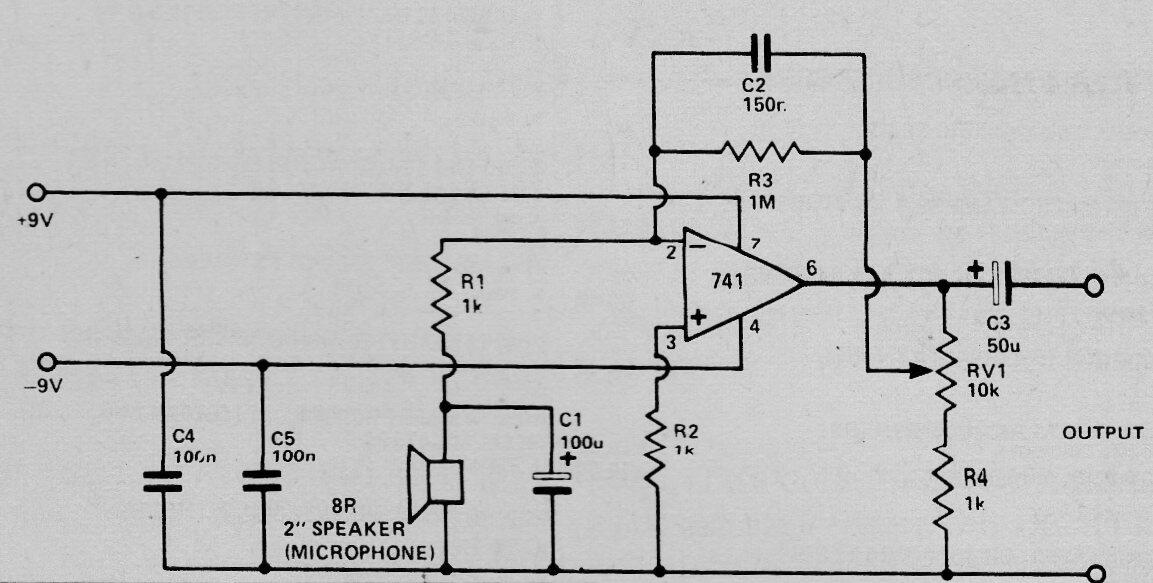

La salida de este circuito debe estar conectada a la entrada de un amplificador de audio. El micrófono es un pequeño altavoz de 8 ohms y la potencia simétrica se obtiene a partir de dos baterías de 9 V. El circuito tiene un filtro que permite el paso de sólo sonidos bajos. Encontramos esta configuración en una documentación de 1977.



Estetoscopio
Estetoscopio | Haga click en la imagen para ampliar |
