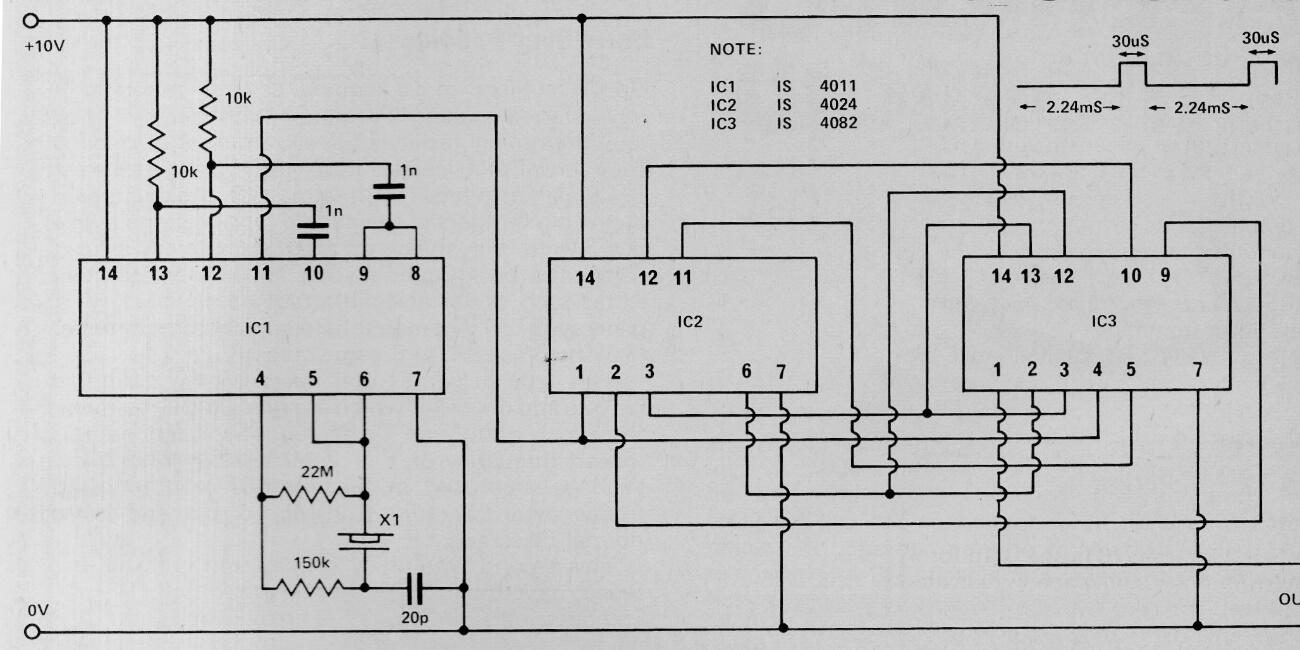

El cristal de este circuito es de 32,758 kHz utilizado en TV. El circuito se obtuvo en una publicación inglesa de 1977, pudiendo generar un tono de 440 Hz para afinar instrumentos musicales. La salida debe estar conectada a la entrada de un amplificador. La señal producida es rectangular y la fuente de alimentación puede estar entre 9 y 12 V.
Generador de 440 Hz | Haga click en la imagen para ampliar |
