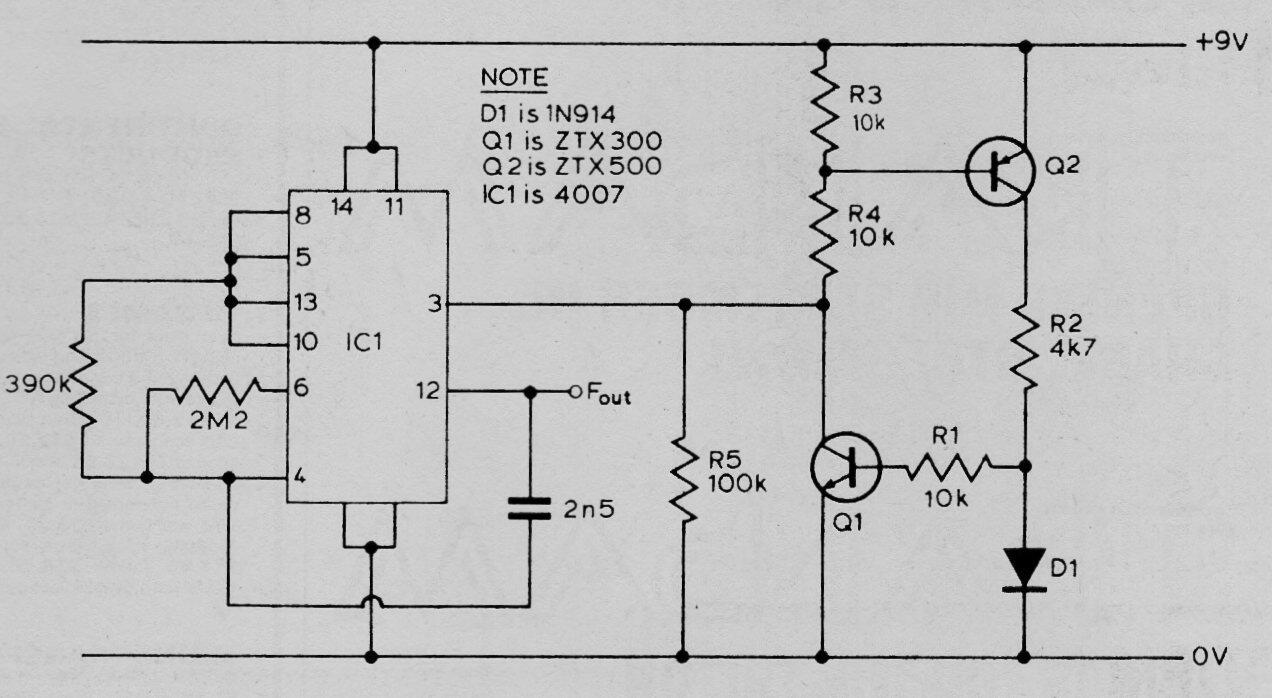

La frecuencia de la señal producida por este circuito depende de la temperatura del diodo utilizado como sensor. Q1 puede ser un BC548, Q2 un BC558 y el sensor puede ser 1N4148 o cualquier diodo de uso general. El circuito también funciona con tensiones de 6 V o 12 V. El circuito es de una publicación de 1978. La frecuencia básica depende del capacitor.
Convertidor frecuencia a temperatura | Haga click en la imagen para ampliar |
