Este circuito es de 1972, pero se puede implementar con transistores BC558. El potenciómetro de ajuste puede ser de 470 ohms. El circuito genera dos señales de salida que tienen la misma fase y la fase invertida en relación con la señal de entrada. Este circuito se utiliza en la excitación de etapas de amplificadores de audio push-pull sin transformador.

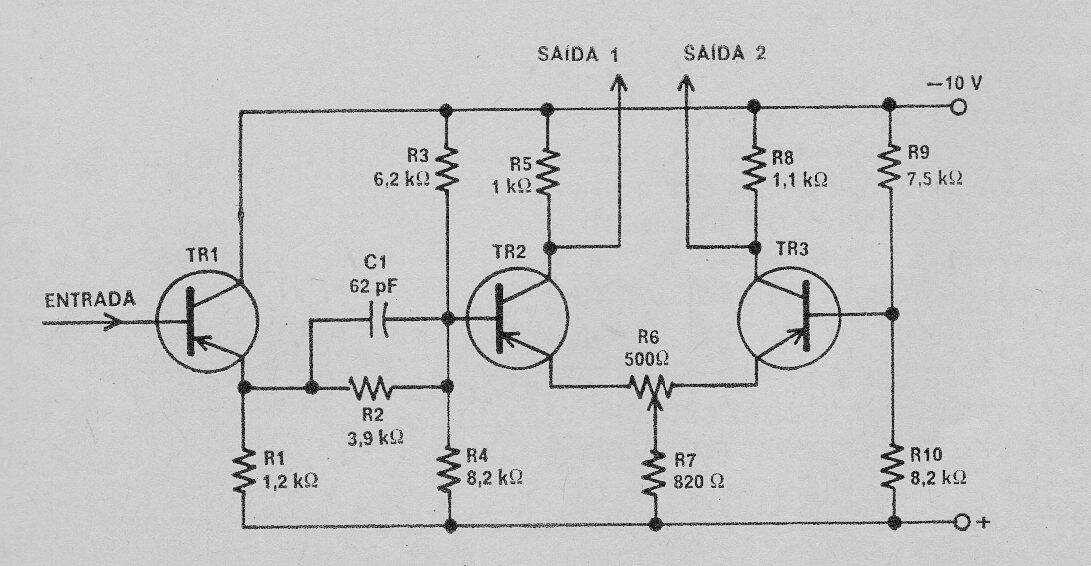

Inversor de fase para señales de audio | Haga click en la imagen para ampliar |
