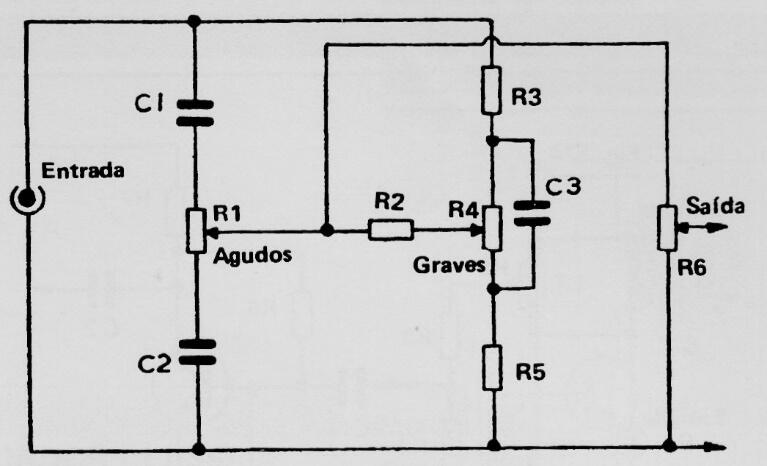

Este control de graves y agudos solo atenúa las señales correspondientes, lo que requiere una mayor amplificación. R1 y R4 son 2,2 M ohms. R2 es 390k, R3 y R5 son 100k. Los condensadores son: C1 y C2 de 270 pF, C3 de 680 pF. R6 es de 2,2 M ohmios. El circuito debe estar acoplado a una etapa de impedancia de entrada muy alta, preferiblemente con FET.
Control de tono pasivo | Haga click en la imagen para ampliar |
