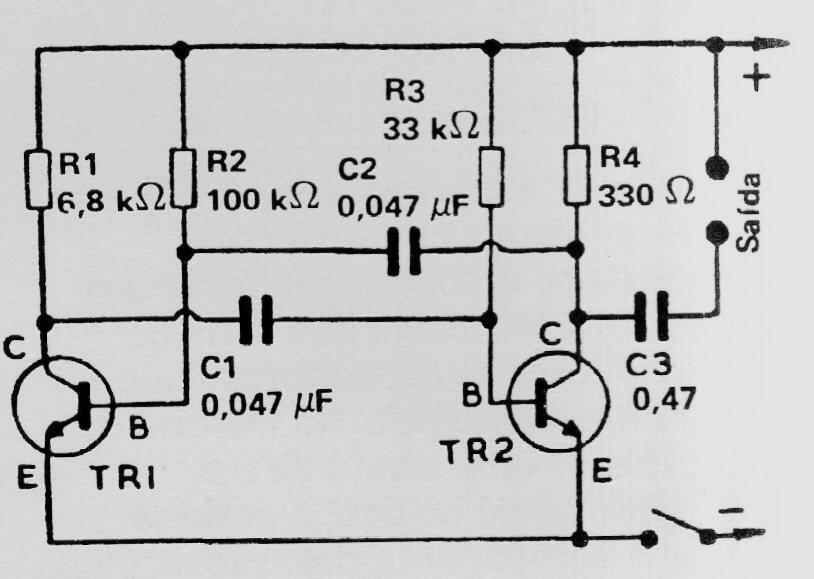

Este circuito genera señales rectangulares a una frecuencia determinada por R2, R3, C1 y C2. Consulte la sección de matemáticas para la electrónica sobre cómo calcular estos componentes. Los transistores pueden ser de cualquier tipo NPN de propósito general como el BC548 y la alimentación se puede realizar con tensiones de 3 a 9 V. El circuito se puede utilizar como inyector de señal.
Audio Astable con transistores | Haga click en la imagen para ampliar |
