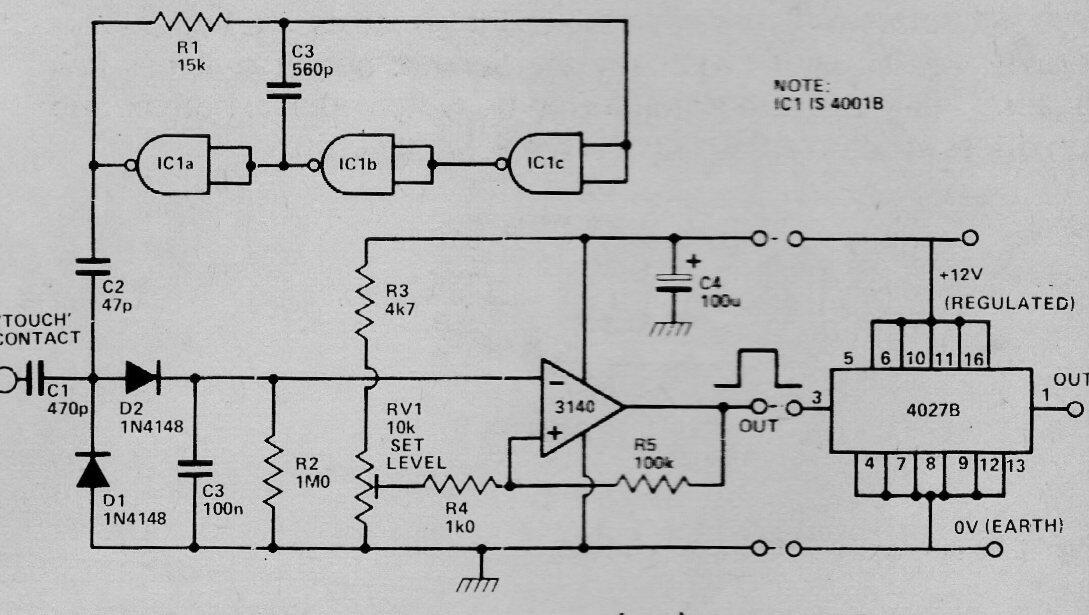

Encontramos este circuito en una documentación inglesa de 1980. Proporciona una señal de salida lógica cuando se toca el sensor. La señal se puede utilizar para activar un paso de potencia o un relé. El circuito funciona como un oscilador que se silencia cuando toca o se acerca al sensor. La alimentación se puede realizar con tensiones de 5 a 12 V. Nunca utilice una fuente sin transformador para alimentar este circuito. Los transistores pueden ser el BC548. Con el 4027 la acción del circuito se vuelve biestable.
Llave de toque 4 | Haga click en la imagen para ampliar |
