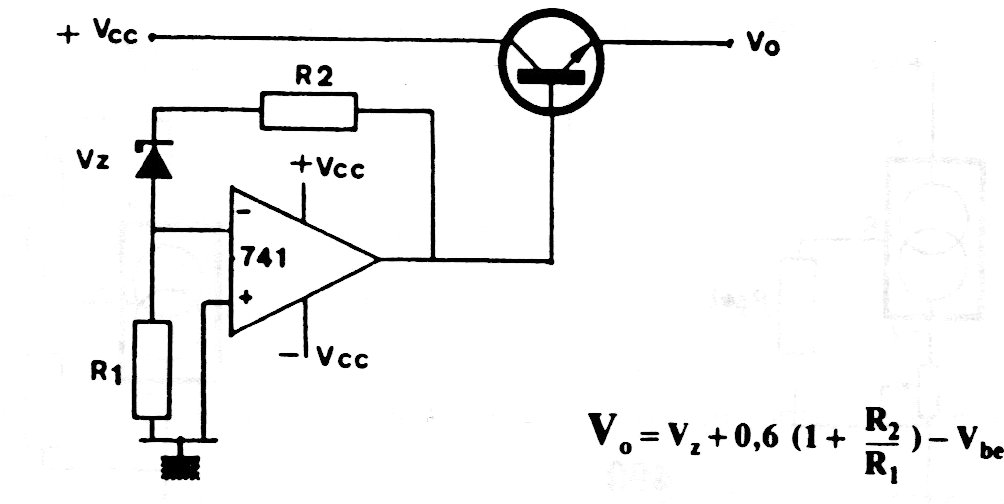

La corriente de este regulador de tensión depende del transistor que puede ser un TIP31 para 2 o 3 A. La tensión de salida es dada por el diodo zener y los resistores dependen de esta tensión. La fuente para el operacional debe ser simétrica.
| Haga click en la imagen para ampliar |
