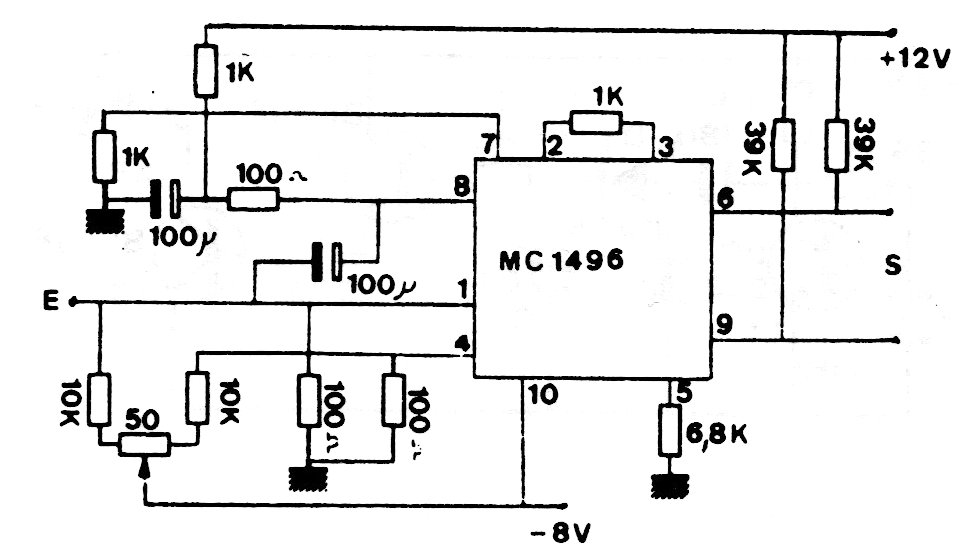

El circuito integrado MC1456 de Motorola utilizado en esta aplicación no es muy común en nuestros días. La configuración dobla la frecuencia de una señal, debiendo ser alimentada con fuente simétrica de -6 y 12 V.
