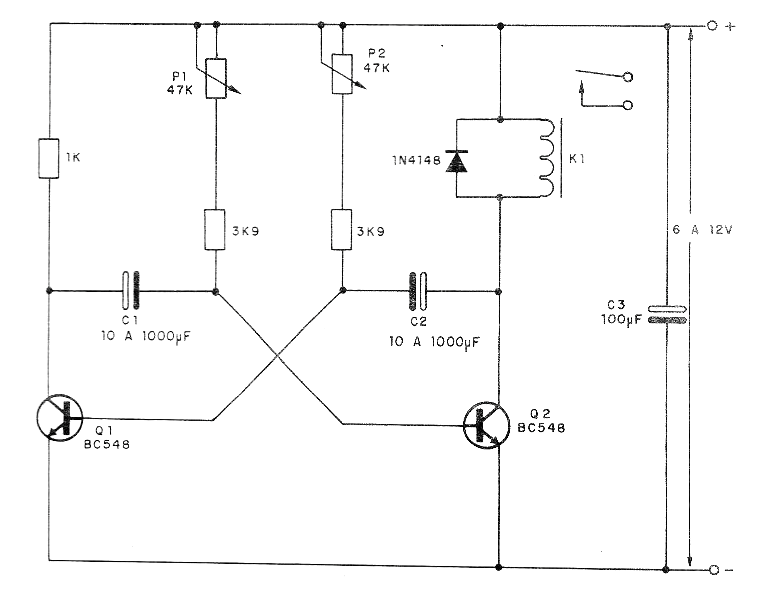

El ciclo activo de este relé se ajusta en P1 y P2 y para diferentes bandas de tiempos, C1 y C2 se pueden cambiar en el rango de valores indicado en el diagrama. El circuito funciona con tensiones de 6 a 12 V y se utilizan relés correspondientes con corriente máxima de accionamiento de 50 mA. Los posibles cambios en los valores de algunos resistores pueden ser necesarios para adaptar el circuito a las características del relé utilizado.
