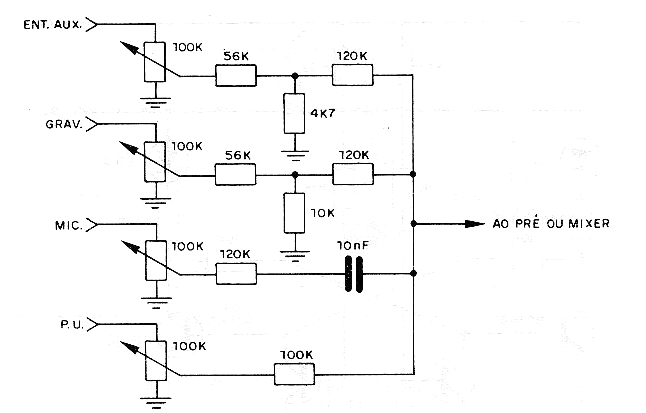

Este circuito muestra cómo agregar diferentes entradas a un mezclador o preamplificador de acuerdo con las características de las fuentes más comunes de señal. Los potenciómetros deben ser lineales el paso siguiente debe tener una buena ganancia. Ver que se trata de un circuito pasivo, sin la necesidad de fuente de alimentación.
| Haga click en la imagen para ampliar |
