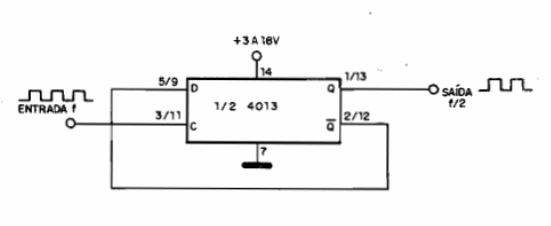

La frecuencia de la señal de entrada, hasta algunos megahertz, queda dividida por 2 en este circuito que utiliza la mitad del doble flip-flop 4013. Podemos asociar varios de estos circuitos para hacer la división sucesiva. La señal de entrada debe ser compatible con la lógica CMOS y libre de repiques. En la numeración del esquema tenemos los pines para los dos flip-flops del 4013.
