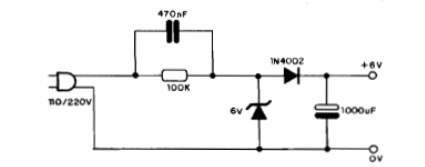

Este simple eliminador de pilas sin transformador sirve para aplicaciones que utilizan pilas AA o AAA y no tienen un consumo mayor que 20 mA. Con el cambio del zener él también puede servir de eliminar para 3 V, 4,5 V e incluso 9 V. El consumo máximo todavía será del orden de 20 mA. El capacitor de 470 nF debe ser de poliéster con una tensión de trabajo de al menos 200 V si la red es de 110 V y al menos 400 V si la red es de 220 V. El zener es de 400 mW o 1 W. Precaución, pues el circuito no está aislado de la red, pudiendo causar choque si las partes expuestas son tocadas.
