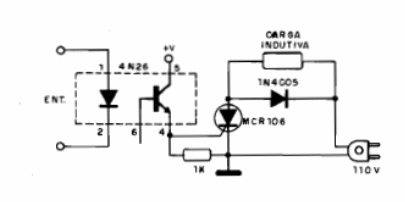

Con el siguiente circuito es posible controlar un SCR como el MCR106 u otro de la serie como el TIC106 a partir de una señal aplicada al 4N26 (acoplador óptico). Se obtiene un excelente aislamiento y el circuito puede controlar cargas de alta corriente. El transistor del aislador debe ser alimentado con tensiones continuas de 6 a 12 V. El circuito también funciona con 220 V utilizando SCR apropiado. Vea aplicaciones similares en los artículos que tratan Relés de Estado Sólido, disponibles en el sitio.
