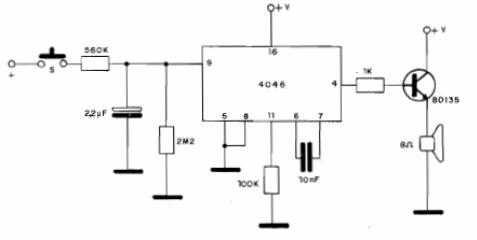

El circuito integrado 40946 consiste en un PLL con un VCO (Voltage Controlled Oscillator) o oscilador controlado por tensión. En este circuito, cuando presionamos S el circuito produce un sonido creciente y después al soltar un sonido decreciente. El tiempo de ascenso y descenso del sonido depende del resistor de 560 k, del resistor de 2M2 y del capacitor de 22 uF. La tonalidad del sonido generado depende del condensador entre los pines 6 y 7. El circuito puede ser alimentado por tensiones de 5 a 12 V y tiene una etapa de potencia. Con tensiones por encima de 9 V el transistor debe estar dotado de radiador de calor.
