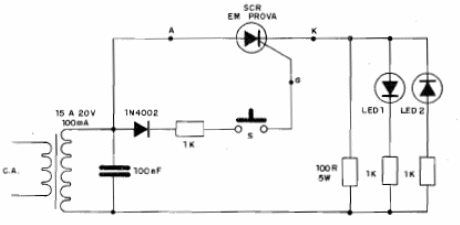

SCRs de uso general con bajas corrientes de disparo pueden ser probados con este circuito. Para un buen SCR, sólo el LED1 debe encenderse cuando se presiona S. Si los dos LEDs encienden los ates de S presionados o después, el SCR está en corto. Si ningún LED se enciende, incluso cuando se presiona S, el SCR está abierto. El transformador puede tener corrientes mayores que 100 mA. Vea más sobre la prueba de SCR en la sección de instrumentación.
