Uno de los principales problemas de los controles de potencia que utilizan SCR y Triacs es la producción de interferencias en la banda de radio en vista de la conmutación rápida. Con el circuito presentado, el control de cargas pequeñas se puede hacer sin este problema, ya que se utiliza un transistor de potencia de alta tensión como reóstato.
Pequeños motores como los de ventiladores, afeitadoras, etc. pueden ser controlados por este circuito que no hace uso de SCR ni de triac, no habiendo, por lo tanto, el incómodo problema de la interferencia por conmutación que puede afectar aparatos de sonido (receptores) y de TV.
El circuito se basa en un BU208 que tiene una tensión máxima colector / emisor de 700 volts y que, por lo tanto, también puede ser empleado en la red de 220 V.
La capacidad de corriente, sin embargo, es baja, por lo que no se recomienda el uso de cargas de más de 30 watts.
El transistor tiene una baja ganancia, lo que requiere una buena potencia de excitación en la base o, si el lector prefiere, el cambio por otro de mayor ganancia.
COMO FUNCIONA

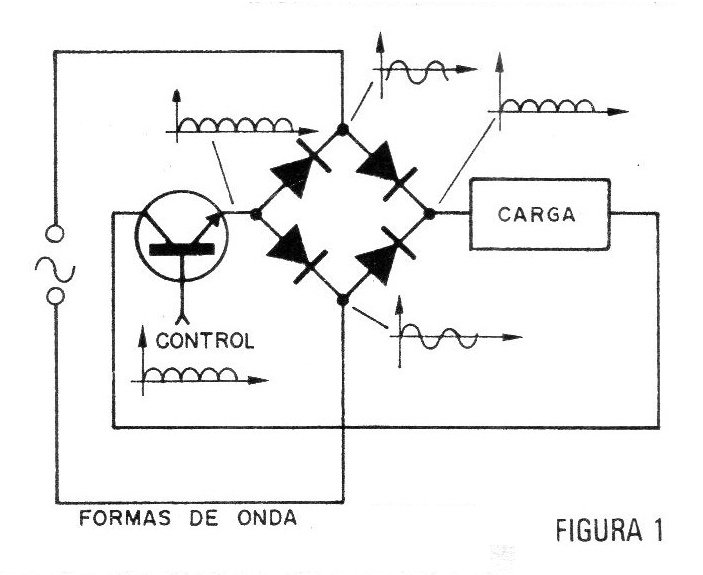

Como los transistores sólo pueden controlar la corriente que fluye en un sentido, se utiliza un puente de diodos para garantizar el control de onda completa, como sugiere la figura 1.
De esta forma, se garantiza la circulación de los dos semiciclos por el motor, si bien que en el mismo sentido.
Para polarizar la base del transistor se utiliza un divisor con potenciómetro, alimentado por una baja tensión obtenida del transformador T1.
Esta baja tensión también es rectificada y filtrada para que el funcionamiento del sistema como reóstato.
Eventualmente la resistencia R1 y el potenciómetro deben ser reducidos para tener la excitación del transistor. Recordamos que, en este caso, el resistor debe ser de al menos 1W y el potenciómetro de hilo.
Los diodos rectificadores del puente deben tener una tensión inversa de pico de acuerdo con la red local, es decir, 200 V si la red es de 110 V o 400 V si es de 220 V.
El 1N4007 sirve para las dos redes.
Para el sector de baja tensión se pueden utilizar los mismos de la serie a partir del 1N4002.
El transformador debe tener un devanado secundario de 100 mA o más.
Recordamos que el circuito no está aislado de la red, lo que significa que se deben tomar precauciones contra eventuales golpes.
MONTAJE

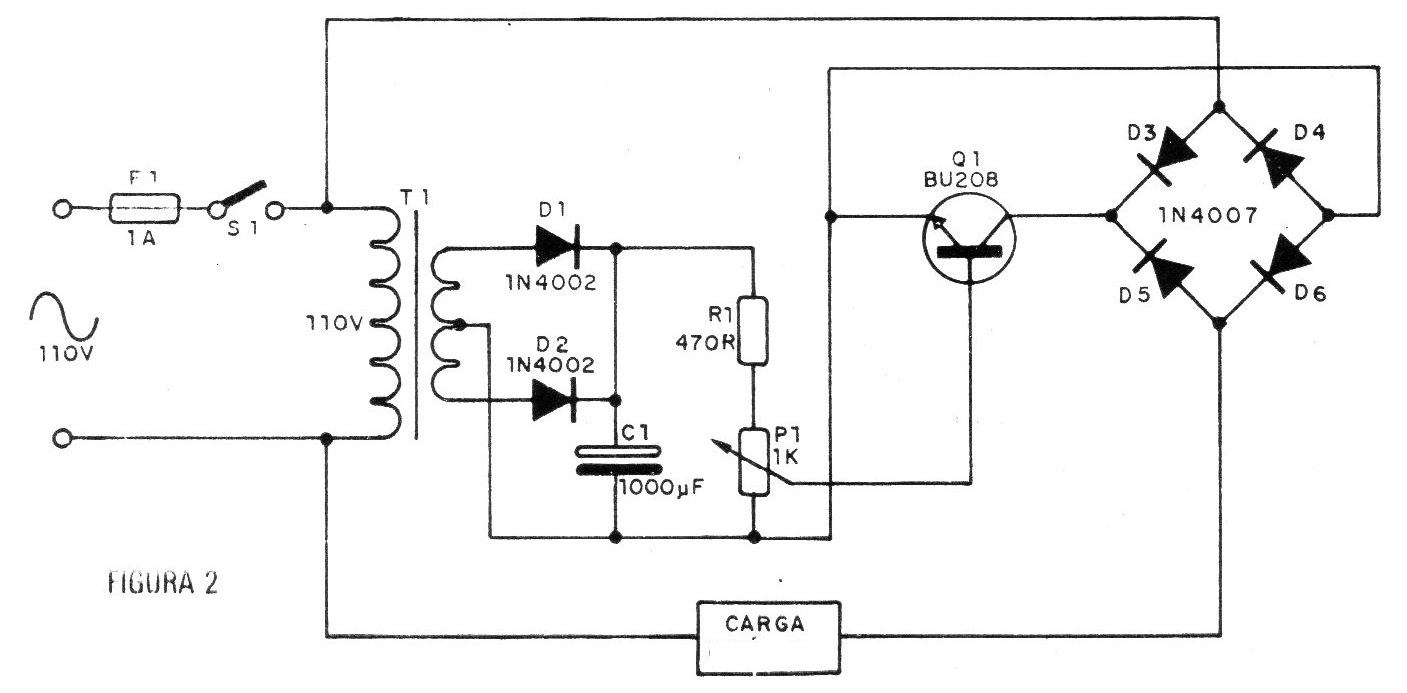

En la figura 2 damos el circuito completo del control.

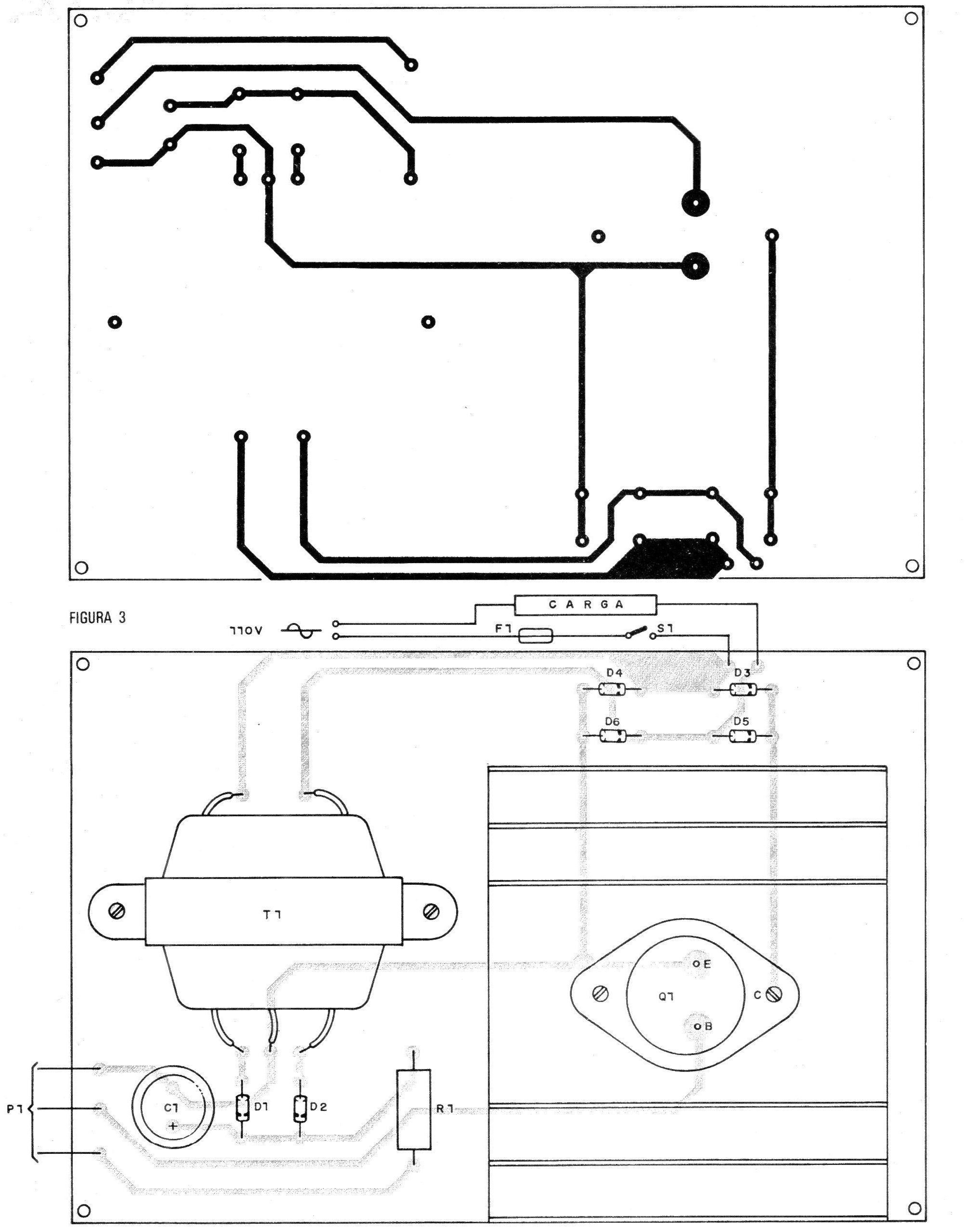

En la figura 3 tenemos la placa de circuito impreso sobre la cual ya se puede fijar el radiador de calor del transistor.
En la publicación original de 1987, la placa fue diseñada con sendas finas. En realidad, las pistas deben ser más anchas. Engrosar las pistas en su montaje.
En el montaje los cuidados son los normales, observándose apenas que las sendas conductoras de las corrientes principales deben ser más anchas.
Si el aparato se utiliza en la red de 220 V, el transformador debe tener devanado primario para esta tensión. Se recomienda la instalación de la unidad en caja plástica con el disipador en el exterior.
PRUEBA Y USO
Para la prueba utilice siempre motores o cargas de pequeña potencia, dentro de la capacidad de control de la unidad.
Un ventilador pequeño, una afeitadora o una lámpara de hasta 25 vatios puede ser empleado.
Si no hay control total, es decir, si no se consigue máxima potencia, entonces la resistencia R1 y el potenciómetro P1 deben ser reducidos. Otra posibilidad consiste en usar un transistor de mayor ganancia.

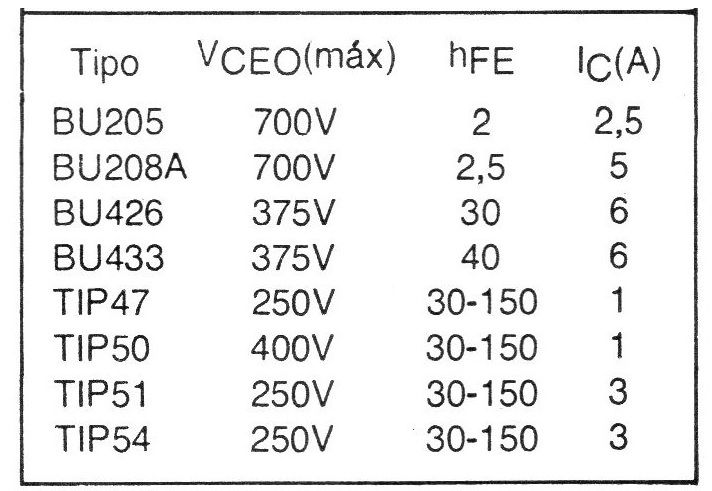

Algunos transistores de potencia de alta tensión:
Q1 - BU208 o equivalente (ver tabla)
D1, D2 - 1N4002 - diodos de silicio
DS, D4, D5, D6 - 1N4007 - diodos de silicio (o equivalentes)
C1 - 1 000, uF x 16 V - capacitor electrolítico
F1 - 1A - fusible
T1 - Transformador con primario de acuerdo con la red local y secundaria de
6 + 6 V x 100 mA o más
R1 - 470 ohms x 1W - resistencia (amarillo, violeta, marrón)
P1 - 1k o 470 ohms potenciómetro de hilo
S1 - Interruptor simple.
Varios: radiador de calor para Q1, placa de circuito impreso, cable de alimentación, soporte para fusible, tornillos, hilos, caja para montaje etc.
