Hay situaciones en el día a día de trabajo del profesional de electrónica que se pueden resolver con simples macetas. Una de ellas es la identificación de los terminales de los displays de 7 segmentos. ¿Cómo saber si una pantalla sin marcación es de ánodo o cátodo común, y cómo identificar los terminales correspondientes a cada segmento?
Muchos lectores pueden adquirir en las tiendas de componentes de pantalla la oferta que no tienen marcación alguna que permita identificar sus terminales, o aún saber si son de ánodo o cátodo común.
Otros pueden tener estos displays en stock y desear aprovecharlos en algún proyecto.
¿Cómo identificar los terminales?
El procedimiento dado a continuación puede ser de gran valor para quien se enfrenta a este problema.
DISPLAY BÁSICO

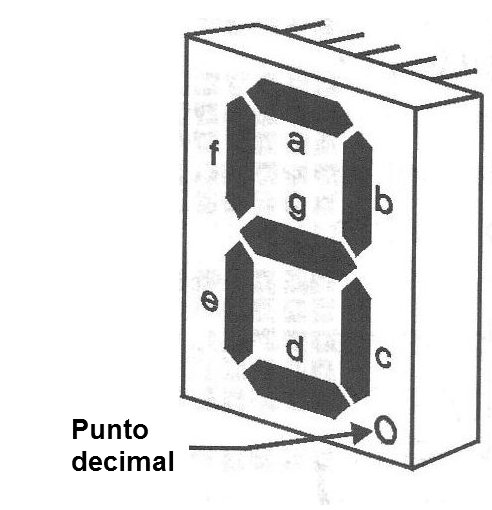

No importa el tamaño, la mayoría de los displays de 7 segmentos tienen el formato de la figura 1, con los 7 segmentos identificados por letras que van desde a hasta f, eventualmente, con un terminal adicional para el punto decimal.
Cada segmento consiste en uno o más LED que se deben polarizar en el sentido directo para que se enciendan.

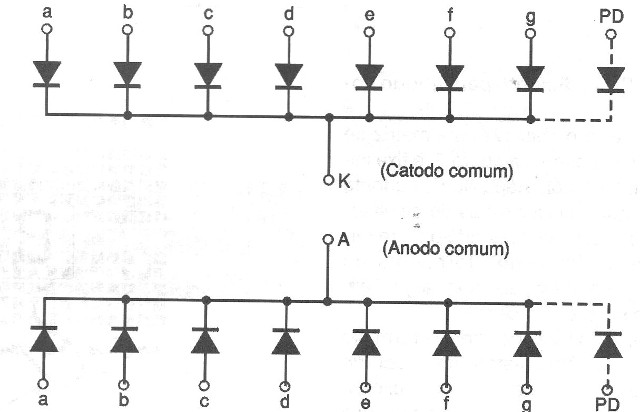

Hay dos formas de conexión para estos segmentos que determinan si el display es de ánodo o cátodo, como muestra la figura 2.
En los displays de ánodo común, el ánodo se conecta al positivo de la alimentación y cada cátodo se conecta al terminal de excitación con un resistor limitador de corriente.
Estos displays se excitan cuando la salida correspondiente a cada segmento es puesta a tierra o va al nivel bajo.
Para los displays de cátodo común tenemos el comportamiento inverso: el terminal común es aterrizado y cada segmento se enciende cuando el terminal correspondiente va al nivel alto.
Los resistores limitadores de corriente son necesarios cuando el circuito conductor no los posee.

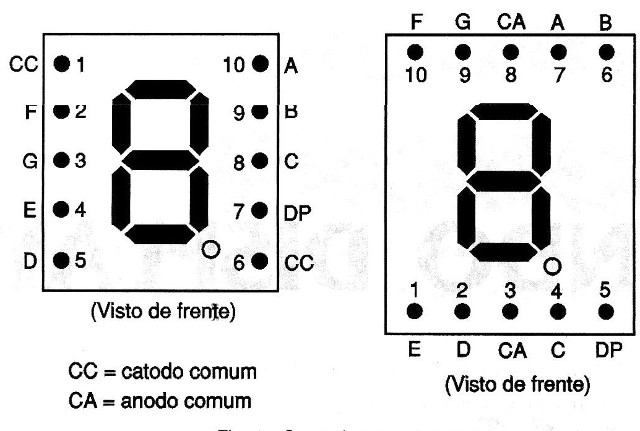

Si bien existe una estandarización para los terminales de acuerdo con la figura 3, puede haber el caso en que no se siga o cuando el lector tenga dudas.
Por eso damos el procedimiento que sigue.
PROCEDIMIENTO

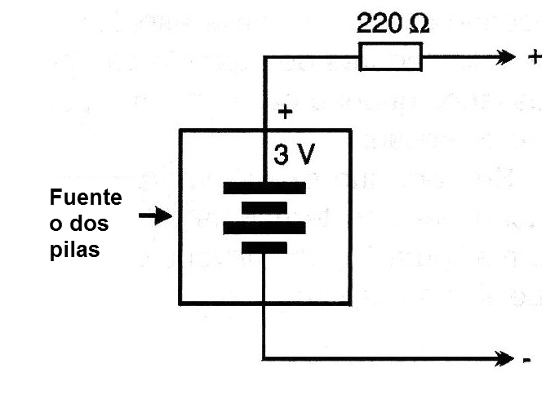

Utilice una fuente de 3 a 4,5 V con una resistencia de 220 ohmios en serie, como indica la figura 4.
No utilice tensión mayor porque cuando se polarizan en sentido inverso con más de 5 V, los LED de los segmentos pueden dañarse de forma irreversible.
a) Procedimiento para el ánodo común

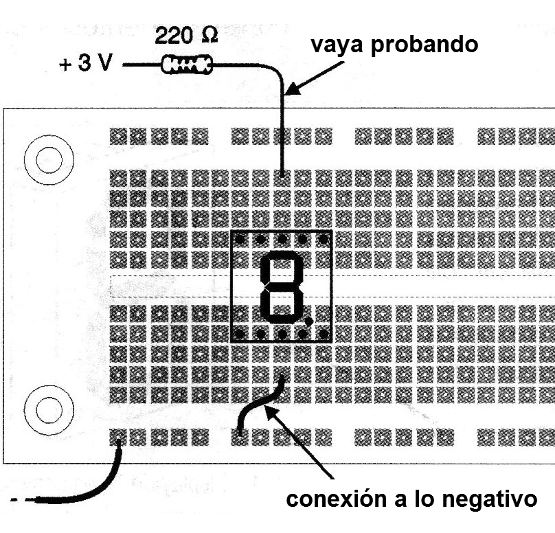

Enganche la pantalla en una matriz de contactos, observe la figura 5, y fije inicialmente el polo negativo de esta fuente a cualquiera de los terminales del display.
Después, vaya apoyando el otro terminal de la fuente en los terminales del display, uno a uno, hasta obtener alguno en que el segmento se encienda.
Cuando esto ocurra, el terminal positivo de la fuente estará en el ánodo del display.
Sólo tienes que ir ahora experimentando el polo positivo uno a uno en los otros terminales e identificar cada segmento que encender.
Si en el procedimiento anterior no se obtiene ningún terminal en el que exista un segmento que se encienda, es porque el negativo de la fuente está justamente en el terminal de anodo del display.
Cambie y repita el procedimiento. Si al hacer la prueba descrita por segunda vez aún ningún segmento se enciende, es porque el display es de cátodo común. Pase al siguiente elemento.
b) Procedimiento para el cátodo común

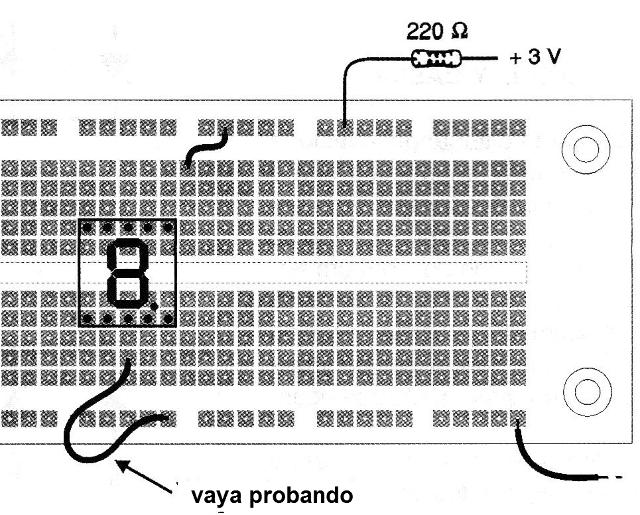

Haga exactamente como en el caso anterior, pero usando el polo positivo de la fuente fija en cualquiera de los terminales del display, como ilustra la figura 6.
Hecha la identificación de las terminales, es importante anotarla en un papel para que podamos posteriormente usar el componente con seguridad.
Nota: este procedimiento no es válido para las pantallas de cristal líquido.
Para los tipos multiplexados el procedimiento podrá ser adaptado para que se identifique el ánodo o cátodo común de cada display y luego se haga el reconocimiento de los terminales de los segmentos.
