Este polígrafo o detector de mentiras experimental es un simple detector que puede indicar pequeñas tensiones o variaciones de resistencias, pudiendo ser usado en el laboratorio, en demostraciones o recreativamente.
Los polígrafos indican pequeñas variaciones de resistencia que ocurren cuando una persona que sostiene dos electrodos miente.
Estos cambios pueden deberse al funcionamiento de las glándulas de sudor debido a la tensión nerviosa o otros motivos.
Así, como muestra la figura 1, basta con hacer una persona que sea interrogada sostener electrodos y observar si el puntero del instrumento indicador se mueve.
Es claro que nuestro circuito es experimental, no presentando la sensibilidad y la forma de registros de los instrumentos usados ??legalmente.
Otra aplicación es en el laboratorio de química o de biología para detectar pequeñas variaciones de resistencia que ocurren en sustancia en experimentos diversos como sensibilidad a la luz, utilización de catalizadores, etc.

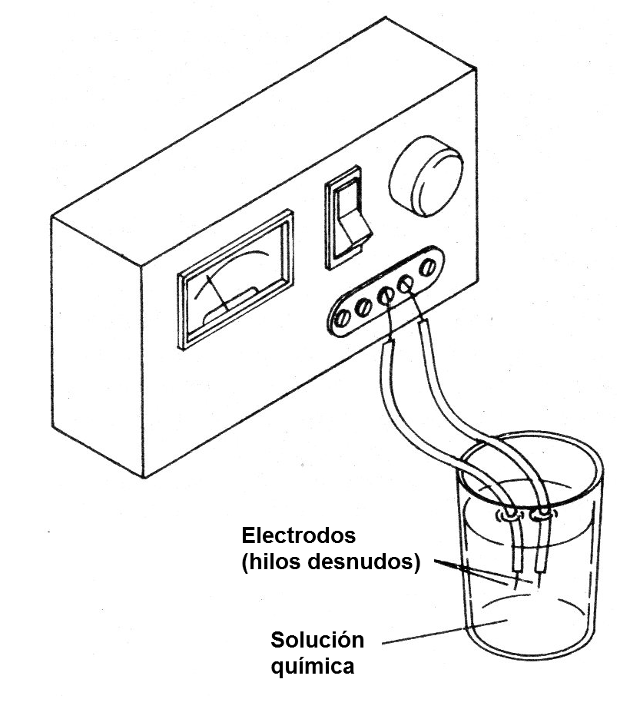

La figura 2 muestra cómo se puede hacer.
Un experimento interesante es lo que involucra la actividad eléctrica manifestada por plantas, que según se afirma pueden ser usadas para detectar fenómenos paranormales.
En el libro "La vida secreta de las plantas" de Cleve Backster, el autor muestra que las plantas pueden "sentir la presencia" de personas y reaccionar eléctricamente, lo que sólo es detectado por aparatos sensibles.

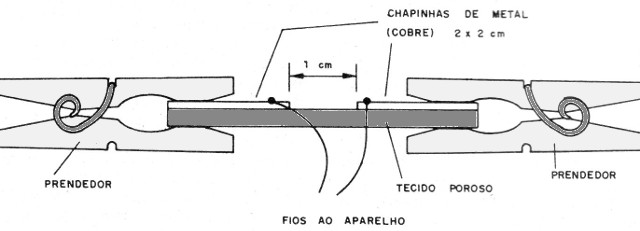

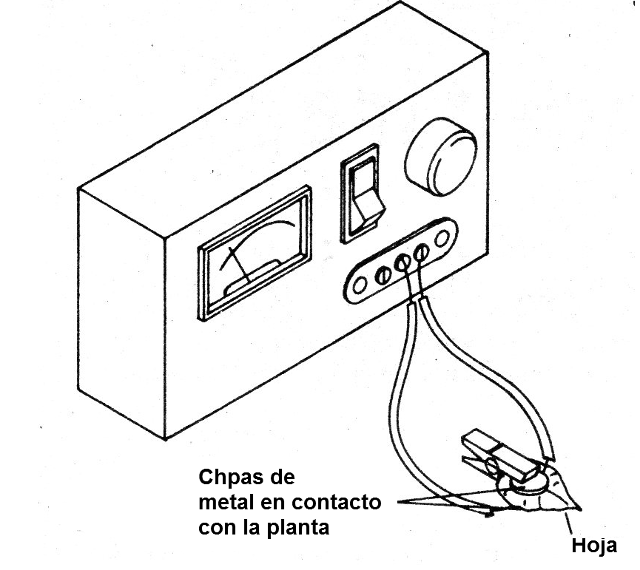

En la figura 3 mostramos cómo detectar esto usando una hoja.

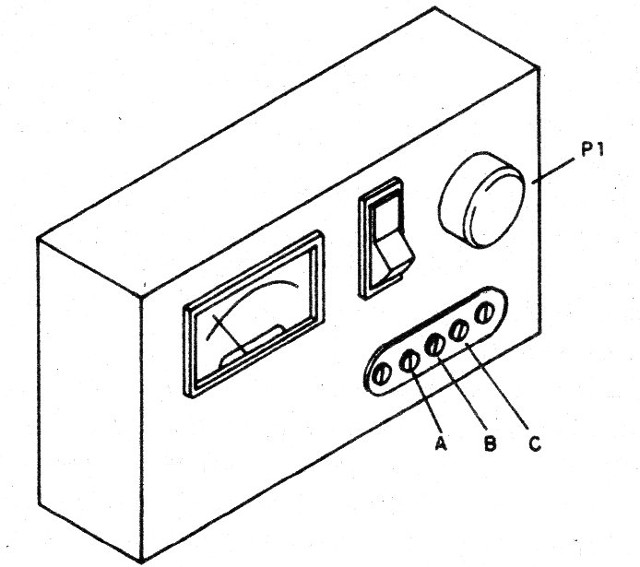

La figura 4 muestra la caja que sugerimos para el montaje, con terminales que se pueden utilizar para la conexión de los electrodos.
Como funciona

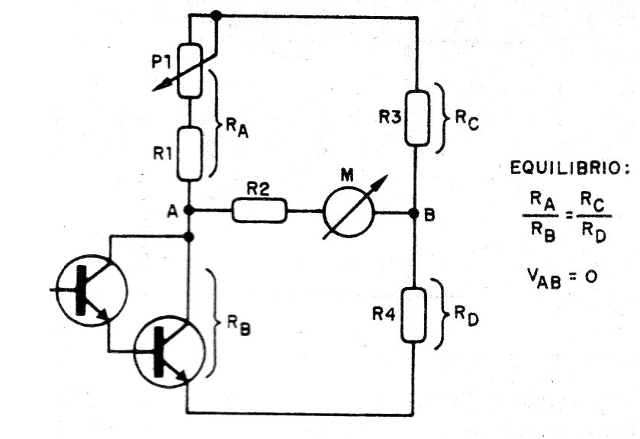

Como muestra la figura 5, el circuito consiste en un puente de Wheatstone en el que en una de las ramas colocamos un par de transistores en la configuración de Darlington.
De esta forma, una vez que el puente sea colocado en equilibrio por el ajuste de P1, cualquier pequeña variación de la resistencia entre el colector y el emisor del par de transistores será indicada por el instrumento.

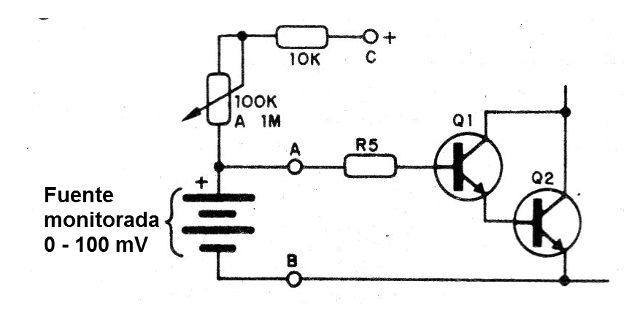

En la aplicación normal, una tensión de entrada muy baja, como muestra la figura 6 puede ser detectada a partir del equilibrio ajustado en el circuito.
Las pequeñas variaciones de esta tensión son indicadas por el instrumento.

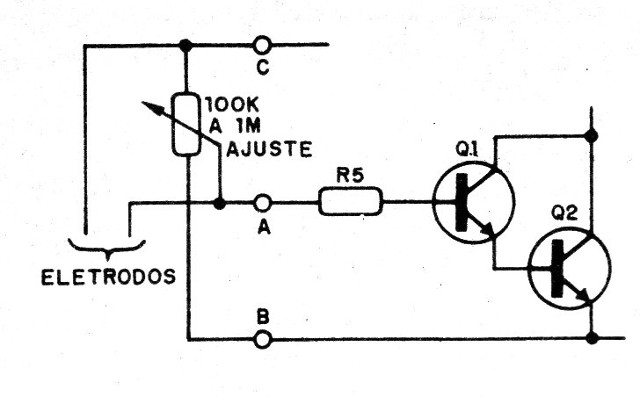

También podemos detectar variaciones de resistencia, con la configuración mostrada en la figura 7.
El potenciómetro sirve entonces para ajustar el punto de equilibrio del indicador.
El instrumento es el punto más importante del proyecto, pudiéndose utilizar tipos de 50 uA a 1 mA incluso un multímetro analógico común ajustado para la escala más baja de corriente.
Montaje

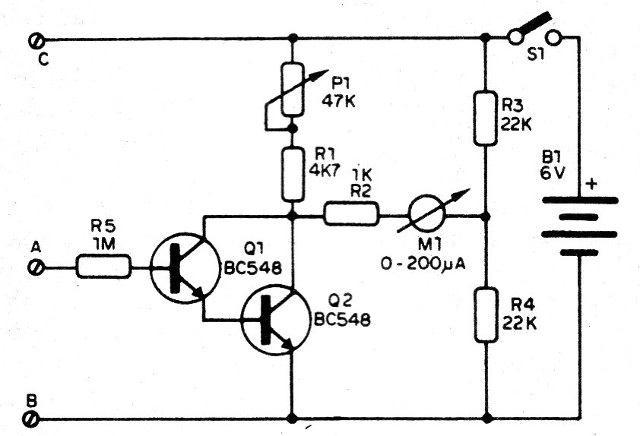

En la figura 8 tenemos el diagrama completo del polígrafo.

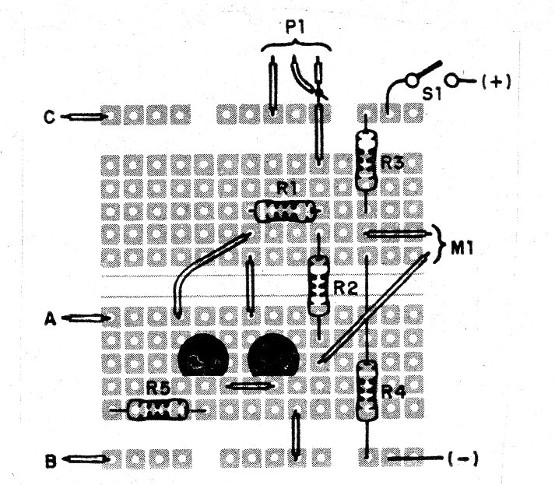

Una matriz de contacto o placa universal puede usarse con la disposición de componentes que se muestra en la figura 9.
En el montaje, observe las posiciones de los transistores y la polaridad de la batería.
El ideal para el montaje es usar un instrumento con cero en el centro, pero en su defecto se puede utilizar un instrumento común, ajustando una corriente de reposo en el centro de la escala.
Los resistores son todos de 1/8 W con cualquier tolerancia.

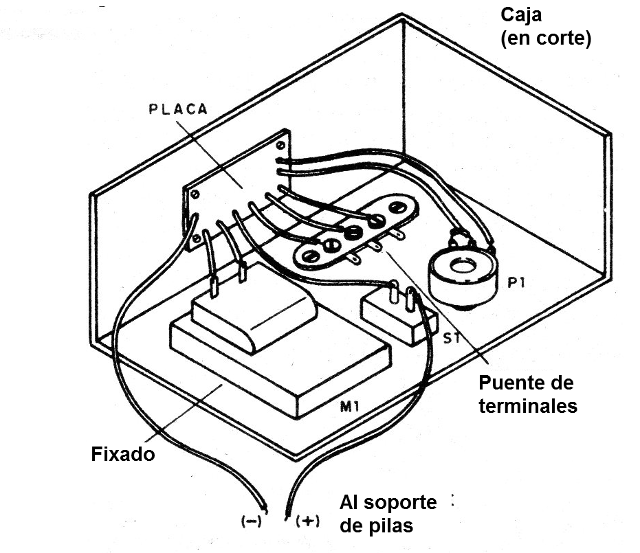

En la figura 10 damos el modo de instalar los diversos elementos del circuito en una caja.
Prueba y uso
Para utilizar como detector de mentiras, los electrodos pueden ser chapas de metal para apoyar los dedos o bien tubos de metal.

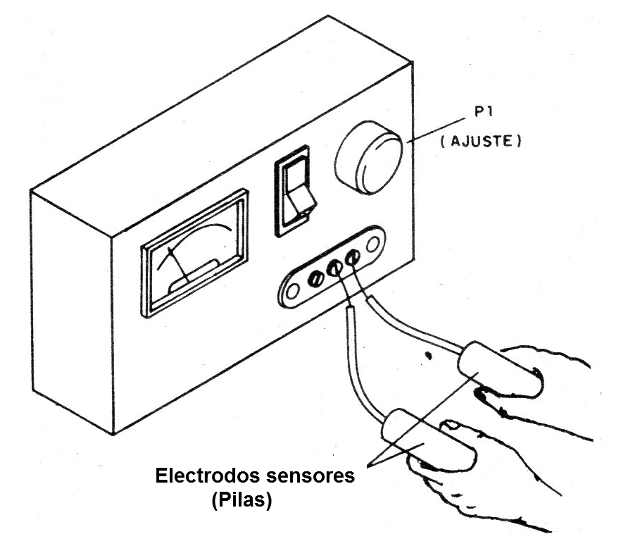

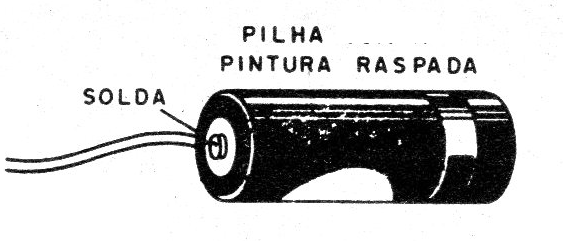

Las pilas gastadas con la tinta raspada sirven perfectamente para esta función como se muestra en la figura 11.
Para usar, manda a alguien a sostener los electrodos y ajuste el instrumento para indicar una corriente en el centro de la escala.
La persona debe ser instruida para mantener el puntero sin moverse, con la presión constante sobre los electrodos.

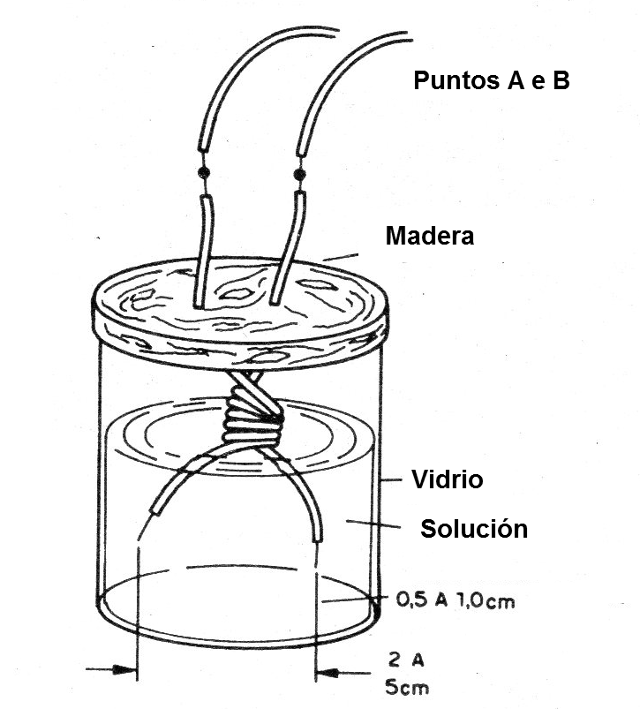

Para experimentos de química tenemos una sugerencia de electrodo mostrada en la figura 12.
En la figura 13 tenemos una forma de trabajar con hojas en experimentos de biología.
Ajuste P1 para tener una indicación de medio de escala y luego observe los cambios de acuerdo con los experimentos.
De vez en cuando los electrodos deben ser retirados y limpios.
Q1, Q2 - BC548 - transistores NPN de uso general
M1 - Instrumento indicador - ver texto
P1 - 47 k ohms - potenciómetro
S1 - Interruptor simple
B1 - 6 V - 4 pilas pequeñas
R1 - 4k7 ohms - resistor - amarillo, violeta, rojo
R2 - 1 k ohms - resistor - marrón, negro, rojo
R3, R4 - 22k ohms - resistores - rojo, rojo, naranja
R5 - 1 M ohms - resistor - marrón, negro, verde
Varios:
Matriz de contactos o placa de circuito impreso, soporte de pilas, caja para montaje de hilos, soldadura, etc.
