Describimos un receptor muy simple y sensible para los lectores principiantes o que tienen pocos recursos en su banco y que desean explorar tanto el rango de FM como el de VHF, captando emisiones de aviones, aeropuertos, servicios públicos, radioaficionados y policía. La radio indicada es 'transistorizado y alimentado por pilas comunes.
Explorar el rango de VHF es algo que atrae a la mayoría de nuestros lectores.
Sin embargo, muchos de los receptores que describimos para esta banda utilizan componentes algo difícil de encontrar y exigen la elaboración de placas de circuito impreso lo que dificulta su acceso a los principiantes ya los que tienen menos recursos en sus bancos.
El proyecto que presentamos en este artículo apunta justamente al lector que
desea una radio simple pero sensible, para captar las estaciones de FM o para explorar la banda de VHF.
Usando sólo transistores no es muy crítico, si bien hay algunos puntos del montaje en el que hay que tener cuidado.
Y alimentado por pilas él puede captar estaciones en un radio de algunos cientos de kilómetros.
Si el lector vive cerca de algún aeropuerto de gran movimiento, no tendrá dificultades para oír su torre y los aviones en un rayo de algunas decenas de kilómetros.
Si vives más lejos del aeropuerto, probablemente no captar la torre, debido a los obstáculos al terreno, sin embargo, podrá captar las emisiones de los aviones, que volando a cierta altura, no tendrán obstáculos para hacer llegar a sus señales al receptor.
Pero, la principal ventaja de este proyecto es que posee pocos ajustes de funcionamiento (lo que facilita bastante a los lectores que no poseen recursos en sus bancos).
CARACTERÍSTICAS
Tensión de alimentación: 6 V
Rango sintonizado:
VHF inferior - 50 a 88 MHz
FM - 88 a 108 MHz
VHF superior - 108 a 140 Mhz
COMO FUNCIONA
Las señales de radio son captadas por la antena telescópica y se envían a una etapa detectora super-regenerativa con un transistor.
Este paso es capaz de convertir con gran sensibilidad las señales de radio modulados, en señales de audio, oscilando en la misma frecuencia.
El rendimiento de este tipo de circuito es alto, pero su selectividad no es muy grande, o sea, existe alguna dificultad en separar estaciones de frecuencias cercanas.
C3 determina la oscilación y en CV ajusta la frecuencia que va a ser recibido.
Podemos utilizar para C3 un trimmer, en cuyo caso la sintonía debe con una llave plástica o de madera.
El trimmer puede ser del tipo más moderno cilíndrico de plástico, pero la sintonía en este caso es más difícil dadas las dimensiones del tornillo de ajuste.
Mejor aún es utilizar una variable para FM.
Este punto del circuito es algo crítico y se debe utilizar un cable de conexión muy corto para que no se produzcan inestabilidades de funcionamiento.
XRF bloquea las oscilaciones de alta frecuencia, dejando pasar a R3 sólo las señales de audio. C4 y C5 desvían a la tierra lo que queda de señales de alta frecuencia en el circuito.
En P1 ajustamos el punto de funcionamiento, es decir, el punto en que las oscilaciones de esta etapa acompañan mejor las señales recibidas.
Este componente debe ser retocado para cada estación sintonizada.
Las señales de audio se llevan al paso siguiente del receptor, que es un transistor amplificador (Q2).
La señal entra en su base y se retira con buena amplificación del colector.
Desde el colector, vía C7, la señal de audio pasa por P2 que es el control de volumen del receptor.
En el cursor de P2 está conectado C8 que envía la señal a la base de Q3, que proporciona nueva amplificación a la señal y finalmente lo aplica a un transistor PNP.
En el colector de este transistor tenemos el altavoz, que hace la reproducción sonora de la señal captada.
La alimentación se realiza con pilas pequeñas comunes, lo que proporciona un buen volumen al altavoz y una buena durabilidad.
MONTAJE

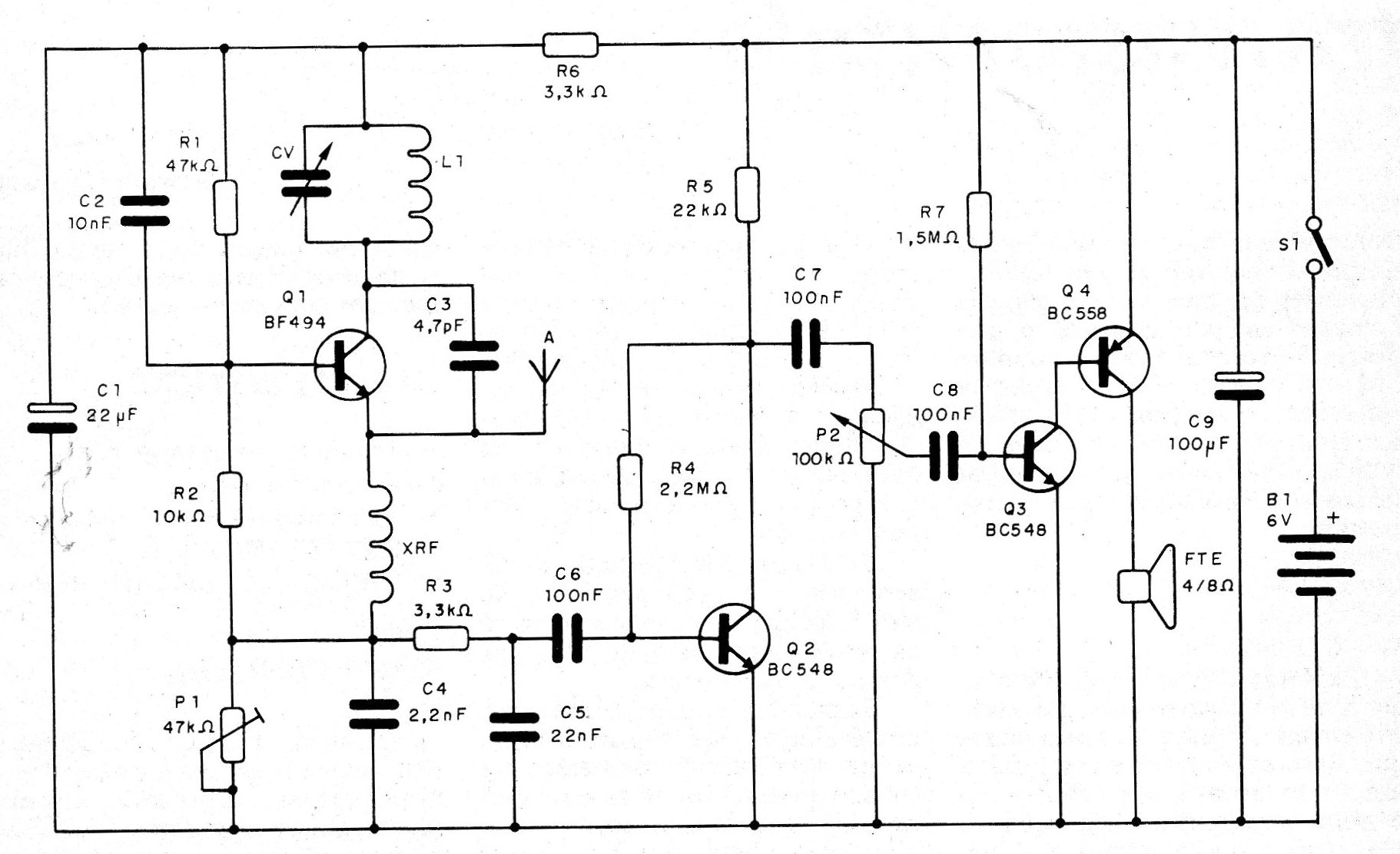

En la figura 1 tenemos el diagrama completo del receptor.
Nuestra sugerencia de montaje para el lector principiante es un puente de terminales aisladas que se fijarán sobre una base de madera o en una caja de plástico.

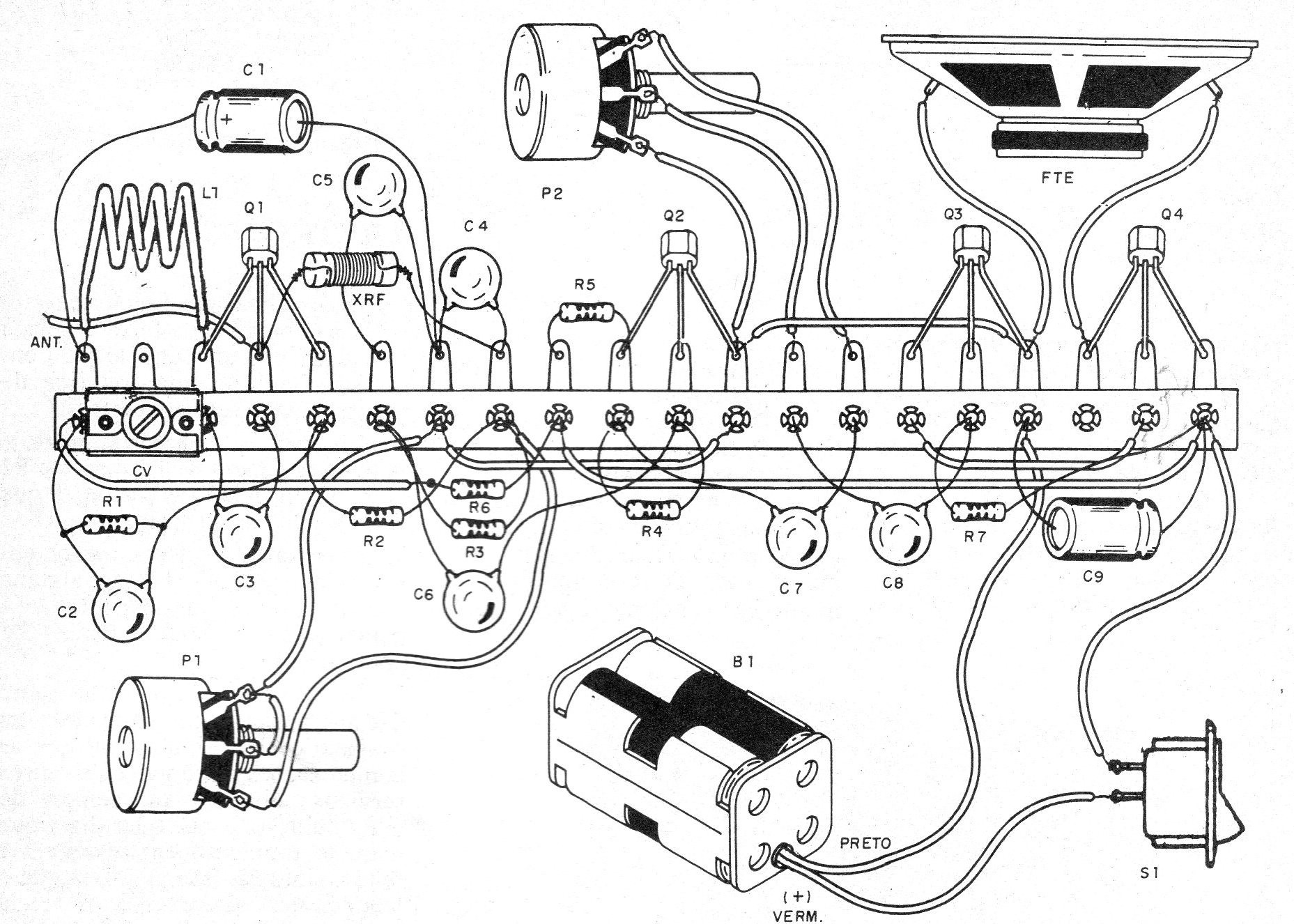

La disposición de los componentes en ese puente se muestra en la figura 2.

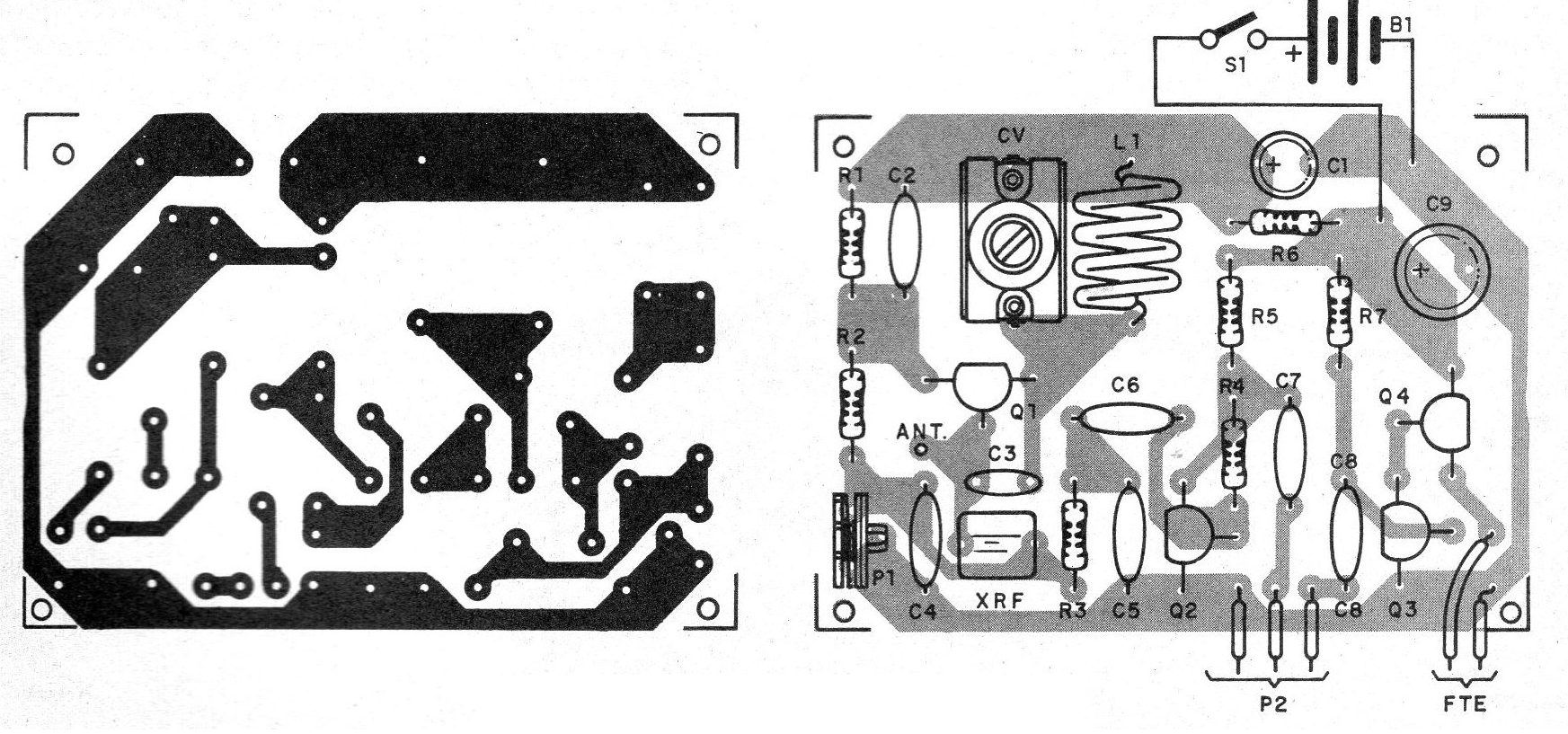

Otra sugerencia interesante es el montaje en placa de circuito impreso, como muestra la figura 3.
Las conexiones entre los componentes deben realizarse con hilos rígidos encapados los más cortos posibles.
De la misma forma, los terminales de los componentes deben ser más cortos y no deben apoyarse unos en otros.
Las posiciones de los componentes principalmente de los transistores, deben ser observadas.
La bobina L1 depende de la pista que queremos sintonizar.

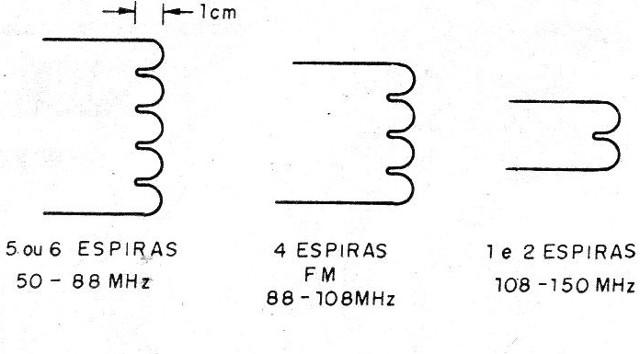

En la figura 4 damos las bobinas posibles con el diámetro y número de vueltas.
El hilo usado de ser el rígido telefónico o entonces hilo esmaltado con espesor entre 18 y 24.
CV puede ser un trimmer 3-30 pF o un variable de radio FM.
Los variables de radio AM no sirven, pues su capacitancia mayor inestabiliza el circuito.
Los capacitores C2, C3 y C4 deben ser obligatoriamente cerámicos de disco y sus valores son importantes.
C2 puede venir con la marca 103, 0,01 a entonces 10000 p. C3 puede venir con 4p7 o 4 seguido de una letra mayúscula cualquiera y después el 7.
C4 puede venir con la marcación 222, 2200 o 2k2.
Los demás componentes no son críticos.
El altavoz puede ser de cualquier tipo y los capacitores electrolíticos deben tener una tensión de trabajo de 6 V o más.
El choque XRF tanto puede ser un microchip de 100 uH comprado listo, como un construido en casa.

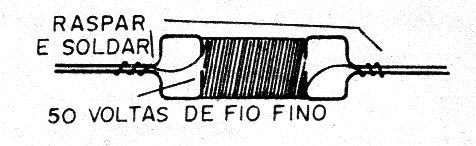

Para la construcción casera enrolle unas 50 vueltas de alambre esmaltado bien fino en un resistor de 100 k ohms a 1 Mohms x 1/2 vatio, como muestra la figura 5, raspando las puntas del hilo y soldándolas en las terminales del propio resistencia.

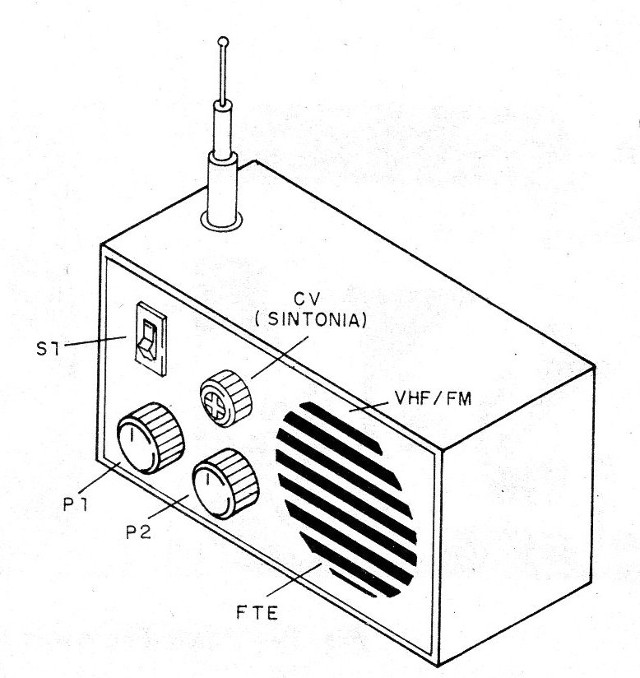

La antena tanto puede ser un pedazo de hilo rígido de 80 a 120 cm como del tipo telescópico que seguramente dará mejor apariencia al montaje, como sugiere la fig. 6.
AJUSTES Y USO
Para poner en funcionamiento, suelte la bobina a la pista deseada (si desea utilizar un zócalo para encajar la bobina, pero los cables de delirio deben ser muy cortos).
Al conectar el aparato, abra el volumen por medio de P2 y ajuste P1 hasta que oiga un chiado indicativo de que se están captando señales de RF.
En el caso de que no se produzca un cambio en el CV, el lector ya podrá captar alguna emisión, en cuyo caso debe retocar P1 para obtener mayor nitidez y luego CV para mejor sintonía.
Si esto no ocurre, actúe sobre CV hasta captar algo y luego retoque el ajuste y P1.
Recordamos que las comunicaciones entre aviones y otros servicios públicos son siempre de corta duración, lo que quiere decir que en ese momento entonces debe ser hecha la sintonía.
Esto significa que el lector debe tener un poco de paciencia al ajustar CV hasta captar este tipo de emisión.
Una vez comprobado el funcionamiento es sólo divertirse con su radio.
La malla se debe conectar al negativo de B1.
Amplificadores TBA820, TDA7052 y LM386 darán excelentes resultados si se utilizan con este circuito.
Semiconductores:
Q1 - BF494 o BF495 - transistores NPN de RF
Q2 y Q3 - BC548 o equivalente - transistores NPN de uso general
O4 - BC558 o equivalente - transistores PNP de uso general
Resistores: (1/8 o 1/4 W, 5%)
R1 - 47 k ohms (amarillo, violeta, naranja)
R2 - 10 k ohms (marrón, negro, naranja)
R3 - 3.3 K ohms (naranja, naranja, rojo)
R4 - 2,2 M ohms (rojo, rojo, verde)
R5 - 22 kohms (rojo, rojo, naranja)
R6 - 3,3 k ohms (naranja, naranja, rojo)
R7 - 1,5 M ohms (marrón, verde, verde)
P1 - 47 k ohms - potenciómetro
P2 - 100 k ohms - potenciómetro
Capacitores: (electrolíticos para 6 V o más)
C1 - 22 uF - electrolítico
C2 - 10 nF - disco cerámico
C3 - 4,7 pF - disco cerámico
C4 - 2,2 nF - disco cerámico
C5 - 22 nF - disco cerámico
C6, C7 y C8 - 100 nF - disco cerámico
C9 - 100 uF - electrolítico
Varios:
CV - trimmer 3-30 pF
XRF - 100 pH - micro-choque ver texto
L1 - bobina - ver texto
A - antena - ver texto
FTE - 4/8 S2 x 5 cm - Altavoz
S1 - interruptor simple
B1 - 4 pilas pequeñas
Puente de terminales, soporte de pilas, caja o base para montaje, botones para los potenciómetros, hilos, soldadura, etc.
