Este circuito transmisor para el rango de 11 metros se encontró en un libro espía de la década de 1990. El circuito admite tipos equivalentes de transistores y funciona con tensiones de 9 a 16 V. Los detalles de las bobinas se dan junto al diagrama.

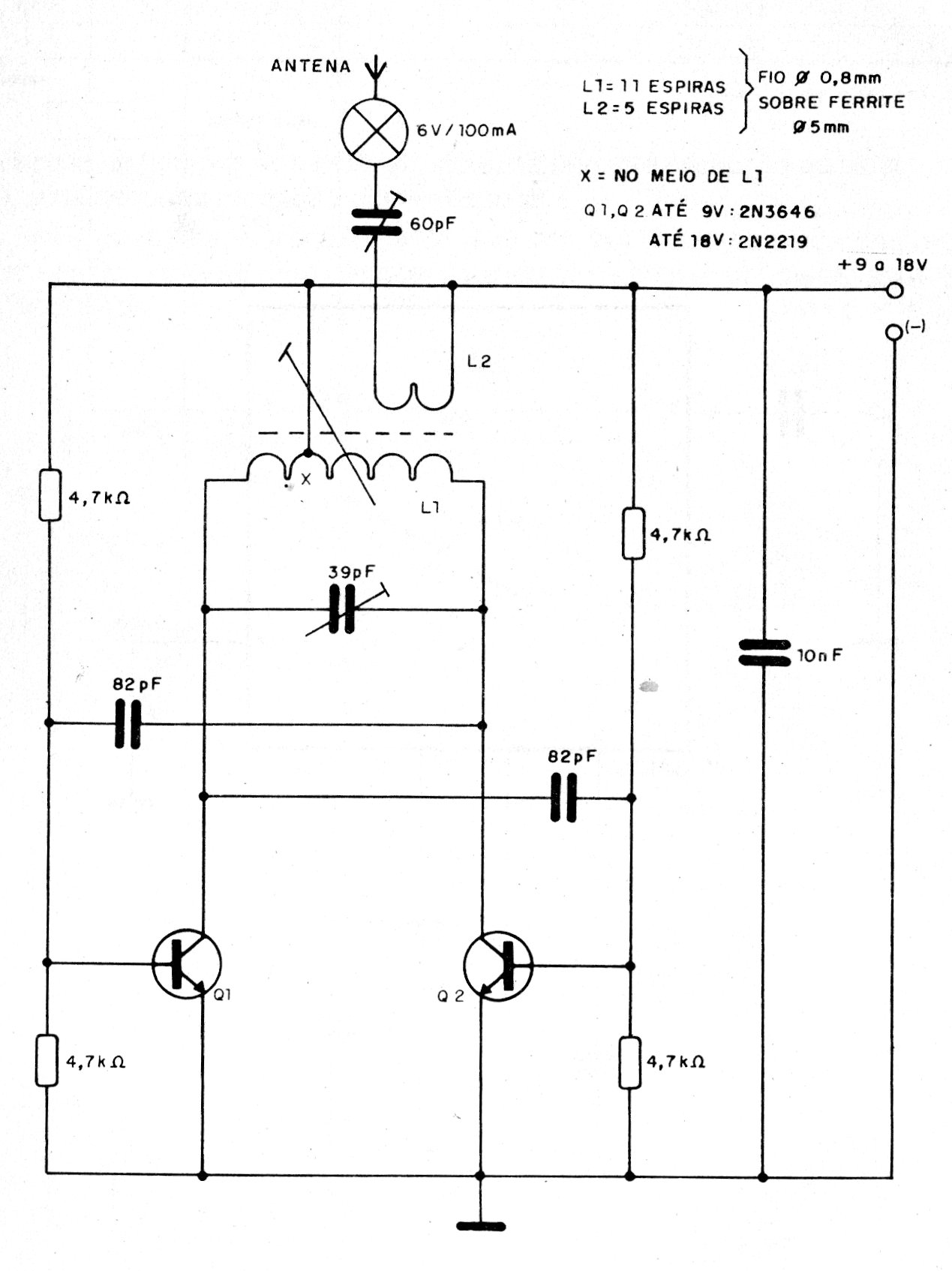

Transmisor de 2 W para 27 MHz | Haga click en la imagen para ampliar |
