Describimos un control por tacto de cuatro canales, originalmente creado para controlar spots con lámparas incandescentes, pero que puede ser alterada o utilizada en otras aplicaciones, incluso con cargas inductivas con pequeñas modificaciones en la etapa con TRIAC. El circuito está totalmente aislado de la red de energía gracias al empleo de opto-disparadores.

El circuito mostrado permite conectar una carga de alta potencia (que depende sólo del triac) con un toque en un sensor resistivo.

La etapa de control para el sensor debe utilizar fuente aislada de la red de energía o incluso las pilas, y el aislamiento se obtiene con el empleo de opto-disparadores del tipo MOC3020. El circuito también operará en la red de 220 V con el cambio de estos opto-disparadores.

Los opto-disparadores poseen opto-diacs embutidos pudiendo por lo tanto disparar con facilidad Triacs que funcionan como llave de potencia.

En el circuito, las puertas NAND disparadoras operan como inversores, llevando los transistores a la saturación cuando la entrada es colocada en el nivel alto por un toque en el sensor. Con ello los LED de los disparadores ópticos se encienden disparando los Triacs correspondientes.

Vea que nada impide que más de un sensor se active al mismo tiempo.

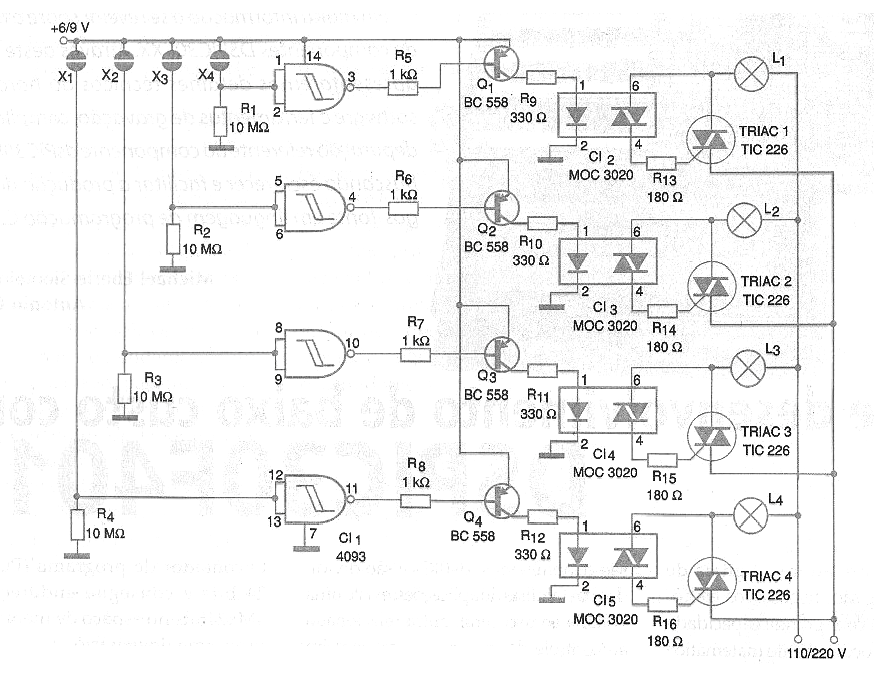

En la figura 1 tenemos el circuito completo de la aplicación en la que se utilizaron las cuatro puertas disparadoras del 4093. Evidentemente, en una aplicación más simple se puede utilizar un número menor de canales.



Figura 1
Figura 1 | Clique na imagem para ampliar |





Recordamos que los Triacs deben ser montados en radiadores de calor y que las conexiones para las cargas deben ser hechas con hilos compatibles con la intensidad de la corriente que debe ser conducida.

Recordamos también que ese circuito no debe ser usado con equipos electrónicos, lámparas fluorescentes o lámparas electrónicas.

Los sensores consisten en dos planchas de metal montadas cerca de la otra, pero sin tocar. Estas planchas deben ser tocadas simultáneamente por los dedos para que ocurra el accionamiento del circuito.

La sensibilidad puede ser reducida por la disminución de los valores de los resistores de R1 a R4.



CI-1 - 4093 - circuito integrado CMOS

CI-2 a CI-5 - MOC3020 - Opto-Acopladores

Q1 a Q4 - BC558 o equivalentes - transistores PNP de uso general

TRIAC1 a TRIAC4 - TIC226B (110 V) - Triacs

X1 a X4 - Sensores de timbre - ver texto

L1 a L4 - Lámparas incandescentes de 5 W a 200 W

R1 a R4 - 10 M ohms x 1/8 W - resistores

R5 a R8 - 1 k ohms x 1/8 W - resistores

R9 a R12 - 330 ohms x 1/8 W resistores

R13 a R16 - 180 ohms x 1/8 W - resistores

Varios:

Fuente de alimentación aislada o pilas, placa de circuito impreso, radiadores de calor para los Triacs, hilos, soldadura, sockets para las lámparas, etc.
